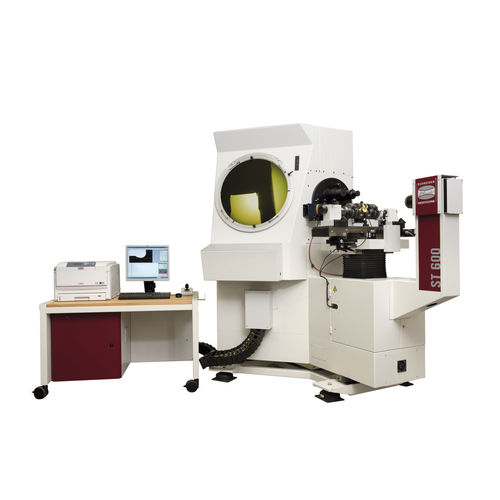

Горизонтальный измерительный проектор ST H series

профиля

Области применения горизонтальных измерительных проекторов Измерительные проекторы с горизонтальным прохождением луча имеют поперечный стол с очень высокой жесткостью. Измерения одинаково точны как при нагрузке на стол до 200 кг, так и при работе с легкими заготовками. На стол можно без проблем установить такие крепления, как тиски с заостренными губками или оси вращения, ручные, с электроприводом или ЧПУ. Базовая конфигурация измерительных проекторов ST 600 H - ST 1000 H - Проекционный экран 600 - 1000 мм с перекрестными волосками, в зависимости от исполнения - Держатель шаблонов - Гониометр с возможностью поворота на 360°, верньерная шкала 1â? - 3-линзовая турель для различных объективов - Диапазон измерений: 350 x 300 мм до 750 x 300 мм, в зависимости от исполнения - Площадь стола: 750 x 200 мм до 1200 x 200 мм, в зависимости от исполнения - Поворотный измерительный стол на ± 20°, верньерная шкала 10â? для размеров стола R350 и R450 - Оси X, Y и Z на игольчатых подшипниках - Шкалы с разрешением 0,1 мкм - Моторизация всех трех осей и управление с помощью джойстика - Освещение проходящим и падающим светом - Фокусируемая подсветка падающим светом - Измерительное программное обеспечение M2 с датчиком края, встроенным в траекторию луча Опции - Интеграция CCD-камеры высокого разрешения в тракт луча для документированных и быстрых измерений - Измерительное программное обеспечение M3 как интуитивно понятный пакет начального уровня для обработки изображений с функциями геометрических измерений - Программное обеспечение для измерений и анализа SAPHIR для сложных измерений - Система ЧПУ для автоматического измерения заготовок - Расширение до 5 осей для управления поворотным столом и коромыслом
