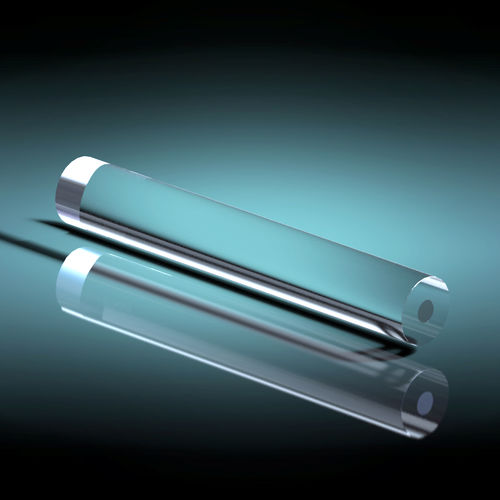

Цилиндрическая линза D-148-03 series

стерженьиз силикатного стеклавидимого диапазона

Цилиндрические микролинзы Doric GRIN в виде волокон или стержней - это дифракционно-ограниченные микролинзы с точным диаметром и непревзойденным качеством поверхности. При боковом освещении эти волокна действуют как идеальные цилиндрические линзы с NA 0,5. Оболочка из плавленого кварца и градиентно-индексная сердцевина этих линз выдерживают очень высокие температуры (температура их перехода составляет около 1100°C). Они могут использоваться для видимого и ближнего инфракрасного света. Эти линзы, как и оптические волокна, вытягиваются из больших заготовок и затем обрезаются до нужной длины. Их круглое сечение обеспечивает большое поле зрения и упрощает процедуру совмещения с лазерными диодами. Большинство ошибок позиционирования приводят к простым ошибкам фокусировки и направления луча. Это приводит к эффективному поиску наилучшего фокуса, удобному для автоматического или ручного позиционирования. Эти линзы можно использовать либо в качестве коллиматоров с быстрой осью для одиночных лазерных диодов, либо для создания цилиндрических линзовых массивов для полос лазерных диодов. Предположим, что шаг полос лазерных диодов или расстояние между ними меньше диаметра линзы. В этом случае края линзы могут быть отшлифованы до нужной ширины. Сердцевина линзы изготовлена из запатентованного материала с градиентным индексом. Информация о его индексном профиле доступна только после подписания соглашения о неразглашении.
