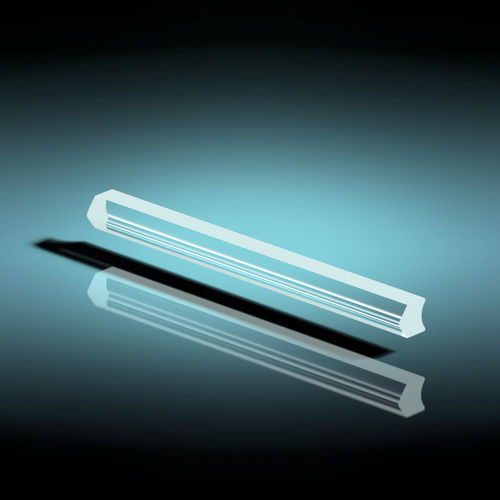

Цилиндрическая линза D142-040 series

из стеклаацилиндрическаядля лазера

Излучающая грань одномодового лазерного диода обычно имеет высоту 1 микрон и ширину 3-5 микрон. Его выходной пучок сильно расходится в так называемом направлении "быстрой оси", перпендикулярном эмиттеру, и менее сильно - вдоль грани или "медленной оси". Коллимация такого асимметрично расходящегося пучка с помощью комбинации коллимирующих линз для быстрой и медленной осей, или линз FAC и SAC, дает прямоугольное сечение пучка, не удобное для всех применений. В качестве альтернативы линза Fast-Axis Reducer (FAR) коллимирует быструю ось пучка лазерного диода своей выпуклой ацилиндрической поверхностью. Затем ее вогнутая цилиндрическая поверхность вновь создает расходимость луча по быстрой оси, равную расходимости по медленной оси. Астигматизм луча устраняется соответствующей толщиной линзы. Использование редуктора быстрой оси в паре с вращательно-симметричной линзой позволяет получить коллимированный и круглый луч.
