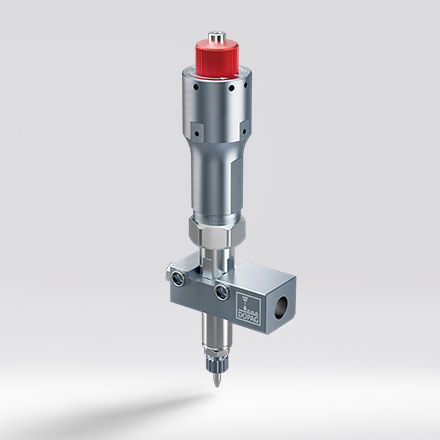

Объемный дозирующий клапан

высокий расходпрецизионныйвысокой точности

Обзор продукта
Объёмный шот-клапан разработан для бесконтактного, точного и повторяемого нанесения смазочных материалов и масел. Он подаёт очень малые дозы с высокой скоростью, обеспечивая точность дозирования лучше ±2% и ресурс до 50 миллионов доз. Отсутствие протечек при стабильной точности.

Ключевые преимущества

• Бесконтактное нанесение материала с точностью дозирования лучше ±2%
• Дозирование очень малых объёмов (> 0,001 мл) на очень высокой частоте (до 30 доз/с)
• До 50 миллионов одинаковых доз без утечек — более длительный ресурс по сравнению с аналогичными клапанами
• Широкий ассортимент размеров и типов сопел для максимальной гибкости

Технология точной подачи
Объёмный шот-клапан позволяет бесконтактно наносить смазочные материалы на любые формы и поверхности в очень малых объёмах с высокой повторяемостью. Доступные объёмы:

• 0,001 – 0,020 мл
• 0,005 – 0,048 мл

Упрощение системы
Принцип объёмного дозирования обеспечивает работу клапана практически независимо от колебаний температуры, давления или вязкости. Это часто позволяет исключить дополнительные элементы (второй регулятор давления материала, температурный контроль), что снижает количество компонентов системы, затраты на обслуживание и риск ошибок.

Надёжность и обслуживание
Клапан работает в диапазоне низкого входного давления (давление на входе материала < 13 bar), что снижает нагрузку и износ уплотнений и запирающих элементов, а также других компонентов системы. Это уменьшает расслоение базового масла и загустителя в смазке при микродозировании. Изнашиваемые части заменяются за несколько простых шагов без замены всего клапана, что упрощает обслуживание.

Гибкость применения
Доступны различные размеры и типы сопел с разными направлениями струи, включая изготовление сопел по заказу для труднодоступных мест. Клапан подходит для микродозирования и работы в зонах с ограниченным доступом.

Опции

• Различные размеры и типы сопел с разными направлениями подачи
• Соленоидный клапан для воздушного привода
• Подогрев
• Датчик хода

Технические характеристики

• Бесконтактное объёмное дозирование для объёмов 0,001 – 0,048 мл
• Простая и повторяемая настройка объёма дозы с помощью реечной/растрной шайбы
• Диапазон вязкости: NLGI 0 – 3
• Давление на входе материала: 0,5 – 13 bar
• Давление привода: 2,5 – 7 bar
• Точность дозирования: лучше ±2 %
• Максимальная скорость дозирования: до 30 доз/сек
• Ресурс: до 50 миллионов доз (без утечек)
• Подходящие среды: смазки и масла (микродозирование)
