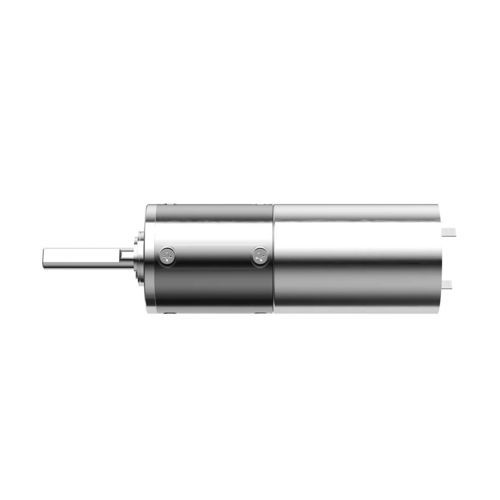

Мотор-редуктор DC QJS20

планетарныйкоаксиальный0,2-0,5 Nm

Обзор продукта
Планетарный редуктор-двигатель QJS 20 мм (модель: QJS20) — компактное решение с планетарной передачей, разработанное для задач, требующих высокой плотности крутящего момента при внешнем диаметре 20 мм. Доступен в конфигурациях от 1 до 4 ступеней, обеспечивает ступенозависимые значения непрерывного и пикового момента, имеет механически обработанные металлические шестерни и выходной вал из нержавеющей стали для надежной механической передачи в промышленных и мобильных роботизированных системах.

Ключевые особенности

• Компактная платформа с внешним диаметром 20 мм
• Варианты ступеней: 1–4 для подбора передаточного отношения
• Пиковый момент до 6,5 kgf·cm (в зависимости от ступени)
• Полностью металлические шестерни, металлический корпус и выходной вал из нержавеющей стали с шарикоподшипниками
• Рабочая температура: -25°C до +100°C, рабочая влажность: 20%–85% RH
• Возможна кастомизация (проектирование и изготовление)

Параметры
Модель: QJS20
Ступени редукции: 1 | 2 | 3 | 4
Передаточные числа: 4.6 | 16, 24, 36 | 64, 96, 144, 216 | 256, 384, 576, 864, 1296
Длина шестерни (мм): 20 | 22.8 | 25.6 | 28.1
Макс. допустимый непрерывный момент (kgf·cm): 1 | 1.8 | 2.5 | 3.6
Макс. допустимый пиковый момент (kgf·cm): 2 | 2.8 | 4 | 6.5
КПД (%): 90 | 81 | 73 | 65
Длина мотора: зависит от выбранного мотора
Внешний диаметр: 20 mm
Тип коробки: планетарная структура
Материал выходного вала: нержавеющая сталь
Тип подшипника выходного вала: шарикоподшипники
Материал шестерен: механически обработанные металлические шестерни
Материал корпуса: металл
Рабочая влажность: 20%–85% RH
Рабочая температура: -25°C–+100°C
Кастомизация: проектирование и изготовление доступны

Применение
Подходит для интеллектуальных роботов, робот-собак, роботизированных газонокосилок и уличных сервисных роботов, интеллектуального оборудования и smart-устройств, роботов для бассейнов и уборки, гуманоидных роботов и манипуляторов, а также для медицинской и прецизионной техники, где требуется компактное редуцирование с высокой нагрузочной способностью.

Технические характеристики

• Модель: QJS20
• Внешний диаметр: 20 mm
• Тип коробки: цельнометаллическая планетарная структура
• Доступные ступени: 1–4
• Передаточные числа: от 4.6 до 1296 в зависимости от ступеней
• Длины шестерен (мм): 20 / 22.8 / 25.6 / 28.1
• Макс. непрерывный момент: 1–3.6 kgf·cm (в зависимости от ступени)
• Макс. пиковый момент: 2–6.5 kgf·cm (в зависимости от ступени)
• Диапазон КПД: 65%–90% (в зависимости от ступени)
• Выходной вал: нержавеющая сталь с шарикоподшипниками
• Материал шестерен: механически обработанные металлические шестерни
• Корпус: металл
• Рабочая влажность: 20%–85% RH
• Рабочая температура: -25°C до +100°C
• Кастомизация: проектирование и изготовление доступны
