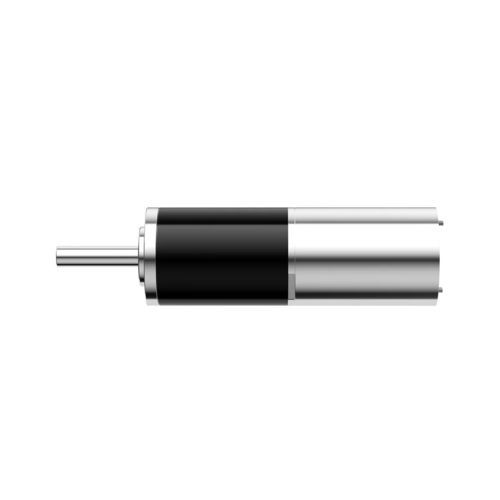

Мотор-редуктор DC QJS28

планетарныйкоаксиальныйодноуровневый

Обзор продукта
Планетарный редуктор-двигатель QJS 28 мм цельнометаллического исполнения разработан для компактных приводных систем, требующих повышенной грузоподъемности по моменту и механической прочности. Наружный диаметр 28 мм, кратковременный момент до 90 kgf·cm, максимальный постоянный момент до 60 kgf·cm в зависимости от конфигурации.

Ключевые характеристики

• Кратковременный момент до 90 kgf·cm
• Наружный диаметр 28 мм
• Планетарная конструкция для компактной передачи высокого момента
• Фрезерованные металлические шестерни и металлический корпус
• Выходной вал из нержавеющей стали с шарикоподшипниками
• Доступны 1–4 ступени и несколько передаточных отношений
• Возможна кастомизация (конструкция и производство)

Параметры (таблица)
Модель: QJS 28mm
Ступени: 1 | 2 | 3 | 4
Передаточные отношения: 4, 6 | 16, 24, 36 | 64, 96, 144, 216 | 256, 384, 576, 864, 1296
Длина блока шестерен (мм): 21.3 | 29.8 | 38.3 | 46.3
Макс. допустимый постоянный момент (kgf·cm): 7.5 | 30 | 50 | 60
Макс. допустимый кратковременный момент (kgf·cm): 11 | 45 | 75 | 90
КПД (%): 90 | 81 | 73 | 65
Длина мотора: зависит от указанного мотора
Наружный диаметр: 28 mm
Тип редуктора: Планетарная конструкция
Материал выходного вала: Нержавеющая сталь
Тип подшипников выходного вала: Шариковые подшипники
Материал шестерен: Фрезерованные металлические шестерни
Материал корпуса: Металл
Рабочая влажность: 20%–85% RH
Рабочая температура: -30°C–+100°C
Кастомизация: доступна настройка конструкции и производства

Технические характеристики

• Семейство моделей: QJS
• Наружный диаметр: 28 mm
• Тип редуктора: Планетарная конструкция
• Материал шестерен: Фрезерованный металл
• Материал корпуса: Металл
• Выходной вал: Нержавеющая сталь с шарикоподшипниками
• Доступные ступени: 1, 2, 3, 4
• Доступные передаточные отношения: 4, 6, 16, 24, 36, 64, 96, 144, 216, 256, 384, 576, 864, 1296
• Длины блока шестерен (мм): 21.3 / 29.8 / 38.3 / 46.3 (в зависимости от ступени)
• Макс. постоянный момент: до 60 kgf·cm (в зависимости от конфигурации)
• Макс. кратковременный момент: до 90 kgf·cm (в зависимости от конфигурации)
• Диапазон КПД: 65%–90% в зависимости от ступени
• Длина мотора: зависит от указанного мотора
• Рабочая влажность: 20%–85% RH
• Рабочая температура: -30°C до +100°C
• Кастомизация: доступна настройка конструкции и производства
