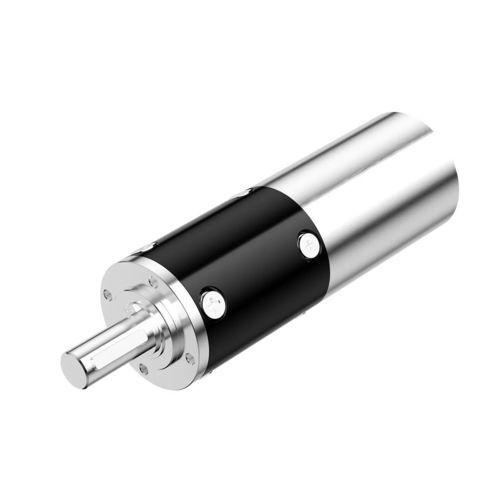

Мотор-редуктор DC QJS42планетарныйкоаксиальныйсо сплошным валом
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Двигатель
- DC
- Тип
- планетарный
- Направление осей
- коаксиальный
- Тип вала
- со сплошным валом
- Крутящий момент
- 10-20 Nm
- Число полок
- одноуровневый, трехуровневый, четырехуровневый
- Рабочая характеристика
- высокий крутящий момент
- Применение изделия
- для автоматической системы, для производства упаковки, для робототехники, для исполнительного устройства
- Другие характеристики
- из нержавеющей стали
- Коэффициент редукции
МИН.: 3,7 unit
МАКС.: 520 unit
- Рабочая температура
МИН.: -30 °C
(-22 °F)МАКС.: 100 °C
(212 °F)
Описание
Описание продукта
Планетарный мотор-редуктор QJS 42 мм цельнометаллической конструкции разработан для приводных систем, требующих высокой плотности крутящего момента, структурной стабильности и надёжной передачи. Внешний диаметр: 42 мм; кратковременный момент до 180 kgf·cm; номинальный (непрерывный) момент до 120 kgf·cm.
Ключевые особенности
Технические параметры
Серия модели: QJS
Внешний диаметр: 42 mm
Ступени редукции: 1 / 2 / 3 / 4
Передаточные числа: 1 ступень: 3.7, 5.2; 2 ступени: 13.7, 20.35, 27; 3 ступени: 50, 71, 100, 140; 4 ступени: 187, 263, 370, 520
Длина шестерни (мм): 1 ступень: 31.6; 2 ступени: 42.5; 3 ступени: 53.4; 4 ступени: 46.3
Макс. допустимый непрерывный момент (kgf·cm): 1 ступень: 10; 2 ступени: 50; 3 ступени: 100; 4 ступени: 120
Макс. допустимый кратковременный момент (kgf·cm): 1 ступень: 15; 2 ступени: 75; 3 ступени: 150; 4 ступени: 180
КПД (%): 1 ступень: 90; 2 ступени: 81; 3 ступени: 73; 4 ступени: 65
Длина двигателя: зависит от выбранного двигателя
Тип редуктора: планетарная структура (цельнометаллическая)
Материал выходного вала: нержавеющая сталь
Подшипник выходного вала: шариковый подшипник
Материал шестерен: обработанные металлические зубчатые колёса
Материал корпуса: металл
Рабочая влажность: 20%–85% относительной влажности
Температура эксплуатации: -30°C–+100°C
SKU: QJS42
Типичные области применения
Планетарный мотор-редуктор QJS 42 мм цельнометаллической конструкции разработан для приводных систем, требующих высокой плотности крутящего момента, структурной стабильности и надёжной передачи. Внешний диаметр: 42 мм; кратковременный момент до 180 kgf·cm; номинальный (непрерывный) момент до 120 kgf·cm.
Ключевые особенности
- Кратковременный момент до 180 kgf·cm
- 42 мм цельнометаллическая планетарная конструкция
- Выходной вал из нержавеющей стали с шарикоподшипником для стабильного выхода
- Машиностроительные металлические шестерни и металлический корпус
- Температурный диапазон эксплуатации: -30°C…+100°C
- Рабочая влажность: 20%–85% относительной влажности
- Возможна индивидуальная разработка и производство
Технические параметры
Серия модели: QJS
Внешний диаметр: 42 mm
Ступени редукции: 1 / 2 / 3 / 4
Передаточные числа: 1 ступень: 3.7, 5.2; 2 ступени: 13.7, 20.35, 27; 3 ступени: 50, 71, 100, 140; 4 ступени: 187, 263, 370, 520
Длина шестерни (мм): 1 ступень: 31.6; 2 ступени: 42.5; 3 ступени: 53.4; 4 ступени: 46.3
Макс. допустимый непрерывный момент (kgf·cm): 1 ступень: 10; 2 ступени: 50; 3 ступени: 100; 4 ступени: 120
Макс. допустимый кратковременный момент (kgf·cm): 1 ступень: 15; 2 ступени: 75; 3 ступени: 150; 4 ступени: 180
КПД (%): 1 ступень: 90; 2 ступени: 81; 3 ступени: 73; 4 ступени: 65
Длина двигателя: зависит от выбранного двигателя
Тип редуктора: планетарная структура (цельнометаллическая)
Материал выходного вала: нержавеющая сталь
Подшипник выходного вала: шариковый подшипник
Материал шестерен: обработанные металлические зубчатые колёса
Материал корпуса: металл
Рабочая влажность: 20%–85% относительной влажности
Температура эксплуатации: -30°C–+100°C
SKU: QJS42
Типичные области применения
- Промышленные роботы и шарниры
- Прецизионные исполнительные механизмы и системы позиционирования
- Приводы для клапанов и заслонок
- Упаковочные и транспортировочные машины
- Оборудование автоматизации, требующее компактных высокомоментных приводов
