Особенности
- Повышает срок службы 1-фазных короткозамкнутых двигателей и механических приводов
- Устройства доступны в 2 корпусных исполнениях:

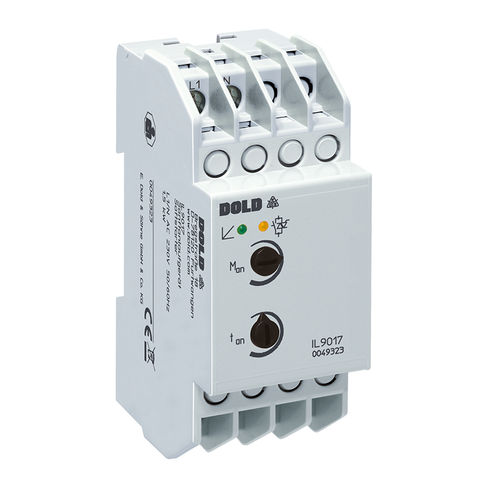

IL 9017: глубина 61 мм с клеммами в нижней части для
установки и промышленные распределительные системы
в соответствии с DIN 43 880
SL 9017: глубина 100 мм с клеммами в верхней части для
Шкафы с монтажной пластиной и кабельным каналом
- Для однофазных двигателей мощностью до 1,5 кВт
- Регулируемое значение темпа и пускового момента
- Полупроводники будут соединены мостом после запуска
- светодиодная индикация
- Ширина 35 мм
Области применения
- Приводы с шестернями, ремнями или цепями
- Конвейерные ленты, вентиляторы
- Насосы, компрессоры
Функция
Мягкие пускатели - это электронные устройства, предназначенные для 1-фазной индукции
двигатели для плавного запуска IL 9017. Медленно увеличивает ток, что позволяет
медленно нарастающий крутящий момент двигателя. Это снижает механическую нагрузку на
и предотвращает повреждение транспортируемого материала.
Когда двигатель работает на полной скорости, полупроводники в IL 9017 имеют следующие характеристики
соединены между собой, чтобы предотвратить внутренние потери электроэнергии и накопление тепла.
Принцип работы
Клемма L1 подключена к сетевому контактору, клемма N - к нейтрали,
двигатель подключен к клеммам T1, T2. Как только питание будет подключено к клемме L1, мягкий пуск начнется. потенциометр
"загар" (1 - 10 сек.) регулирует значение темпа (время, необходимое двигателю для полного загара)
) и потенциометр "Человек" регулирует пусковое напряжение (20 - 70 % Вном).
По завершении мягкого пуска внутренний полупроводник автоматически включается
мост.
---
