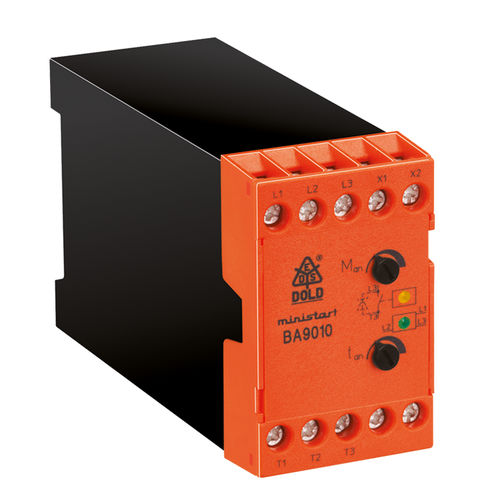

Устройство плавного пуска для двигателя MINISTART | BA 9010

электронноемонофазовое

Повышает срок службы двигателей с короткозамкнутым сепаратором и механических приводов - Простота установки в существующих установках - 1-фазовый контроль - Для двигателей до 5,5 кВт (BA 9010) и до 11 кВт (BN 9011) - Полупроводники соединяются мостом после мягкого пуска - Регулируемое значение темпа и пускового момента - светодиодная индикация - Монтаж на DIN-рейку - BA 9010: ширина 45 мм BN 9011: ширина 100 мм Области применения - Двигатель с зубчатым, ременным или цепным приводом - Вентиляторы, насосы, конвейерные системы, компрессоры, компрессоры - Дверные приводы, упаковочные машины - Ограничение пускового тока на однофазных двигателях Функция Мягкие пускатели - это электронные устройства, предназначенные для включения 1-фазного или Плавный запуск трехфазных асинхронных двигателей. BA 9010 / BN 9011 медленно увеличивает ток на одной фазе, позволяя тем самым увеличить крутящий момент двигателя медленно нарастать. Это уменьшает механическую нагрузку на машину и предотвращает повреждение транспортируемого материала. Когда двигатель работает на полной скорости, полупроводниковые приборы в BA 9010 / BN 9011 соединены мостом для предотвращения внутренних потерь электроэнергии и накопления тепла. Принцип работы Для прямого включения или подключения по схеме "звезда-треугольник" при 400 В, клеммы L1, L2, L3 подключены к сетевому контактору, клеммы X3, X4 должны быть и двигатель подключен к клеммам T1, T2, T3. как только питание подключено к клеммам L1, L2, L3 и L3, мягкий пуск начнется. Потенциометр "загар" (0,5 - 5 сек.) регулирует значение темпа (время двигателя) требуется для достижения полной скорости) и потенциометр "Человек" регулирует стартовое напряжение (0 - 70% номинала). По завершении мягкого пуска внутренний полупроводник автоматически соединяется мостом.
