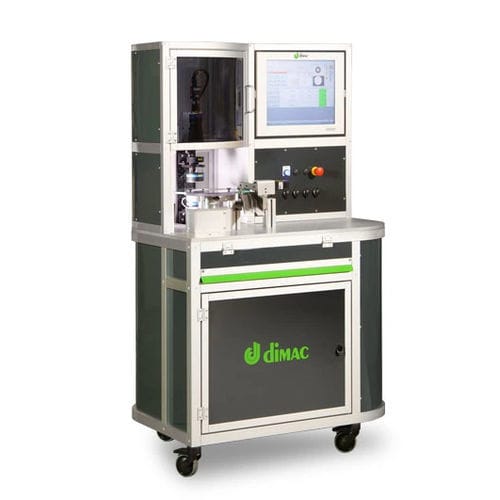

Автоматическое устройство управления spc-evo

компактноепрограммируемоецифровое

SPC-EVO представляет собой наглядный пример применения SPC-Dimac в производстве тонкой заготовки. Обработка деталей возложена на запатентованный моторизованный вставной блистер для подачи деталей в рабочую зону, заполняемую операторами в автономном режиме. Машина осуществляет полный контроль размеров и качества как торцов шайб, так и плоских деталей. Рабочий диапазон Около 100 различных шайб и плоских деталей, образующих тонкую заготовку, с размерами до 24 мм От 3 до 15 штук на каждую партию для контроля, поступающих непосредственно из цеха. Этот вид станка подходит для общих плоских деталей максимальным размером до 25 мм и высотой до 10 мм Доступные меры Полный набор средств контроля размеров для диаметров, длин, углов и радиусов. Контроль обеих сторон детали в черно-белом и полутоновом изображении. Отображение тенденции измерений в реальном времени и сбор статистических данных. Камеры высокого разрешения, специальная оптика и осветители обеспечивают микрометрическое разрешение с точностью до 5 мкм. Специальные измерительные инструменты для сложных геометрий, радиусов и теоретических расценок дополняют спектр возможностей. Оборудование и функционирование Моторизованный вставной блистер для подачи деталей в рабочую зону: автономное заполнение блистера деталями оператором - зафиксируйте блистер на SPC-EVO и нажмите кнопку запуска цикла Блистер вращается на 1 шаг, протаскивая первую деталь на моторизованный стеклянный стол Изображения обеих сторон детали получают с помощью пары цифровых камер высокого разрешения с бителецентрической оптикой и специальным освещением. Они обрабатываются специальными алгоритмами для анализа размеров и обнаружения дефектов поверхности
