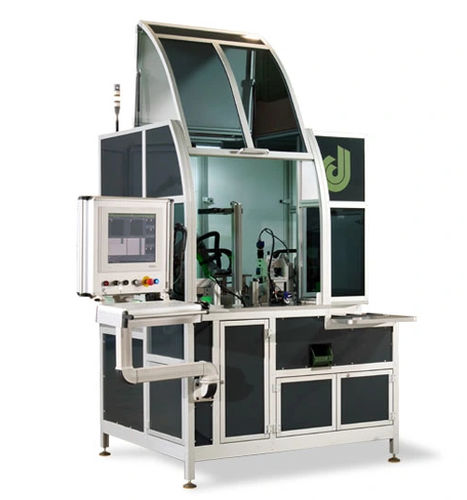

Автоматическое устройство управления spc-360

компактноеумноепрограммируемое

PC-360 представляет собой наглядный пример применения SPC-Dimac в производстве трансферных машин. Обработка деталей возложена на кобот, управляемый системой технического зрения для ориентации деталей под камерами. Комбинация линейной оси, захватов и вращающегося стеклянного стола позволяет перемещать заготовки вдоль станций управления до желобов OK и NOK. Рабочий диапазон Около 100 различных электромеханических компонентов с размерами в диапазоне от 2 до 20 мм. От 5 до более чем 100 деталей для каждой партии для контроля, поступающих непосредственно из цеха. Доступные меры До 55 различных мер и контролей для каждого номера детали, выполняемых 4 камерами (верхняя, нижняя, боковая, наклонная), которые захватывают до 15 различных изображений детали, изменяя освещение и ориентацию детали перед камерой. Внешние и внутренние размеры по десяти граням (6 внешних и 4 внутренних), контроль и измерение внутренних резьбовых отверстий, проверка заусенцев и царапин. ДОСТУПНЫЕ ФУНКЦИИ Система SPC-360 работает с рецептами планов контроля, подготовленными отделом контроля качества для семейства деталей, производимых на предприятии. Система SPC-360 взаимодействует с ERP-системой компании для проверки правильности согласования версии плана контроля и запуска цикла. Оператор выбирает номер детали из списка планирования производственных машин, чтобы снизить риск ошибок.
