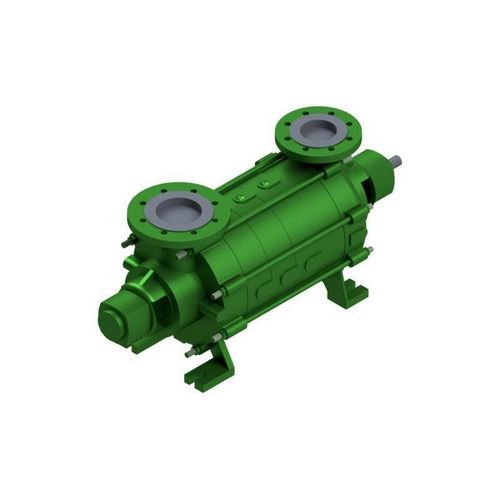

Центробежный насос HZSдля нефтитопливныйдля углеводорода
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Технология
- центробежный
- Вещество
- для химических продуктов, для нефти, для углеводорода, топливный
- Запуск
- самозаполняющийся
- Подвижность
- стационарный
- Сферы применения
- промышленный, для химической промышленности, для нефтехимической промышленности, для применения на нефтеперерабатывающем заводе, для использования в открытом море, для использования на морских судах, для экологической промышленности
- Применение
- для смазки, для использования в промышленности
- Материал
- из чугуна, из литой стали
- Другие характеристики
- горизонтальная установка, одноуровневый, многоуровневый, с механической прокладкой, со смазкой, на шариковых подшипниках, двунаправленный, с низким NPSH
- Расход
МИН.: 0 m³/h
(0 ft³/h)МАКС.: 600 m³/h
(21 188,80003 ft³/h)- Давление
16 bar
(232,06 psi)- Высота напора
МИН.: 0 m
(0'00" )МАКС.: 500 m
(1640'05" )- Температура вещества
100 °C
(212 °F)
Описание
Описание
Type HZS — самовсасывающий центробежный насос одно- или многоступенчатого исполнения с торцевым уплотнением вала (смазка: смазка). Предназначен для горизонтальной установки и может работать в правом и левом вращении, подходит для промышленных применений с требованием самовсасывания и больших напоров.
Вентилирование / Принцип работы
Устройство вентилирования работает по принципу бококаналной (side-channel) помпы. При запуске жидкость в насосе образует с воздухом в всасывающей магистрали жидкостно-газовую смесь; вентиляционное колесо выводит долю воздуха в напорное сопло. Расположение этапа вентилирования со стороны напора обеспечивает полное вентилирование всасывающей линии и корпуса насоса.
Оптимизация для низких значений NPSH
Для достижения низких значений NPSH всасывающая стойка выполнена в виде входной спирали, а рабочее колесо на всасывающей стороне имеет увеличенное входное сечение для улучшения всасывания.
Конструкция и подшипники
Компенсация осевой нагрузки осуществляется через разгрузочные отверстия и дроссельные зазоры; изнашиваемые кольца являются стандартом на всасывающей и напорной сторонах. Вал насоса опирается на цилиндрический шариковый подшипник и двухсторонний радиально-упорный шариковый подшипник. Смазка: смазка.
Применения
Примечания
* повышенные давления и температуры по запросу
** в зависимости от размера и частоты вращения
Характеристики / технические спецификации
Type HZS — самовсасывающий центробежный насос одно- или многоступенчатого исполнения с торцевым уплотнением вала (смазка: смазка). Предназначен для горизонтальной установки и может работать в правом и левом вращении, подходит для промышленных применений с требованием самовсасывания и больших напоров.
Вентилирование / Принцип работы
Устройство вентилирования работает по принципу бококаналной (side-channel) помпы. При запуске жидкость в насосе образует с воздухом в всасывающей магистрали жидкостно-газовую смесь; вентиляционное колесо выводит долю воздуха в напорное сопло. Расположение этапа вентилирования со стороны напора обеспечивает полное вентилирование всасывающей линии и корпуса насоса.
Оптимизация для низких значений NPSH
Для достижения низких значений NPSH всасывающая стойка выполнена в виде входной спирали, а рабочее колесо на всасывающей стороне имеет увеличенное входное сечение для улучшения всасывания.
Конструкция и подшипники
Компенсация осевой нагрузки осуществляется через разгрузочные отверстия и дроссельные зазоры; изнашиваемые кольца являются стандартом на всасывающей и напорной сторонах. Вал насоса опирается на цилиндрический шариковый подшипник и двухсторонний радиально-упорный шариковый подшипник. Смазка: смазка.
Применения
- oil & gas
- химия
- нефтехимия
- offshore
- судостроение / морская техника
- заправочное оборудование & авиация
- резервуарные хранилища / tank farms
- возобновляемая энергия / экологическая инженерия
Примечания
* повышенные давления и температуры по запросу
** в зависимости от размера и частоты вращения
Характеристики / технические спецификации
- Q max: 600 m³/h [2640 g.p.m.]**
- H max: 500 m [1640 ft]**
- Рабочее давление: 16 bar [232 psi]*
- Температура: 100 °C [212 °F]*
- Макс. скорость вращения: 2950 min−1
- Уплотнение: механическое уплотнение
- Монтаж: горизонтальный
- Самовсасывание: да
- Подшипники: цилиндрический шариковый подшипник + двухсторонний угловой контактный шариковый подшипник
- Смазка: смазка
- Материалы: сферографитный чугун / литая сталь
- Стандарты: API 610, ISO 5199
- Взрывозащита: категория 2 / зона 1
