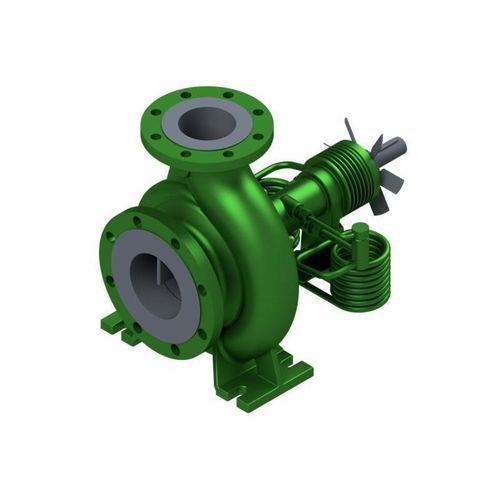

Центробежно-спиральный насос NKX

для диатермического масласамозаполняющийсястационарный

Описание продукта
Type NKX — одноступенчатый стандартный насос по EN 733, разработанный для рабочих сред с термальным маслом. Размеры, отличающиеся от типоисполнения, могут быть адаптированы под требования эксплуатанта и ступенчато подобраны для достижения оптимального КПД.

Конструктивные особенности
Этот насос представляет собой одноступенчатый, одновходный насос с улиточным корпусом в лёгком исполнении, с осевым всасывающим патрубком и осесимметричным, направленным вверх вертикально напорным патрубком. Уравновешивание осевой нагрузки осуществляется через разгрузочные отверстия.

Подшипники и уплотнение
Ось насоса опирается со стороны рабочего колеса на SiC-скользящий подшипник, а со стороны привода — на подшипник качения с постоянной смазкой. Патентованная система охлаждения и дегазации обеспечивает непрерывную вентиляцию пространства механического уплотнения; внешнее вмешательство не требуется. Насос обладает способностью к самоудалению воздуха.

Рабочие пределы
Дополнительное охлаждение допускает эксплуатацию насоса до 3500 min−1. Температура подшипника качения даже при экстремальных нагрузках никогда не превышает 100 °C.

Применения

• Нефть & Газ
• Химия
• Нефтехимия
• Оффшор
• Судостроение / Морская техника
• Заправочные системы & Авиация
• Промышленные отопительные установки / теплоносители
• Танкерные парки / терминалы
• Возобновляемая энергия / экотехнологии

Характеристики / Технические данные

• Q max: 500 m³/h [2200 g.p.m.]**
• H max: 140 m [460 ft]**
• Рабочее давление: 10 bar [145 psi]*
• Температура: 350 °C [660 °F]*
• Макс. скорость: 3500 min−1
• Уплотнение: механическое уплотнение
• Установка: горизонтальная
• Самовсасывание: да
• Подшипники: подшипник качения (со стороны привода), SiC-скользящий подшипник (со стороны рабочего колеса)
• Смазка: смазка
• Материалы: шаровидный чугун
• Нормы: DIN EN 733, ISO 5199
• Взрывозащита: Category 2 / Zone 1
• Примечания: * более высокие давления и температуры по запросу; ** зависит от габарита и скорости
