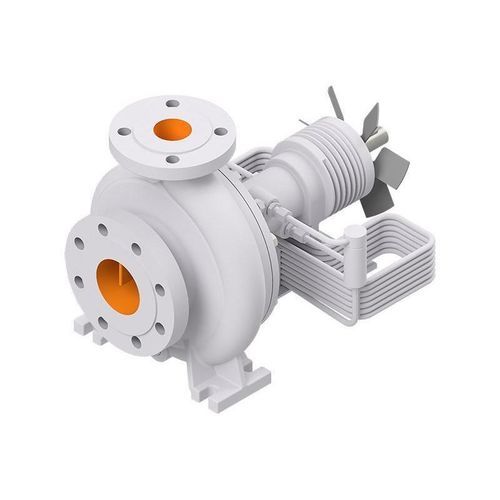

Центробежно-спиральный насос NHX

для горячей водыдля водысамозаполняющийся

Описание
Тип NHX разработан для применения в средних и крупных системах горячего водоснабжения. Это одноступенчатый насос с улитковым корпусом, осевым всасывающим патрубком и центрально расположенным вертикальным напорным патрубком, направленным вверх. Конструкция циркуляционного насоса для горячей воды DICKOW основана на многолетнем опыте в данной области и обеспечивает надёжную эксплуатацию.

Система охлаждения и удаления газа
Запатентованная DICKOW система охлаждения и удаления газа обеспечивает умеренные температуры в области скользящих подшипников и стабильную жидкостную плёнку в зазоре механического уплотнения.

Эксплуатация и обслуживание
Насос самовсасывающий и не требует внешнего воздушного или водяного охлаждения. Не требуются трудоёмкие внешние вмешательства. Высокие температуры подшипников предотвращаются даже при экстремальных нагрузках. Минимальные затраты жизненного цикла благодаря эффективной гидравлике и небольшим требованиям к обслуживанию.

Применение

• Химическая промышленность
• Нефтехимия
• Шельф / Offshore
• Судостроение / Морская техника
• Промышленные отопительные установки / Теплоносители
• Возобновляемая энергетика / Экологическая техника

Документация
Имеются брошюра (нем. и англ.) и секционный чертёж (нем. и англ.).

Характеристические кривые
Доступны характеристики для различных частот вращения (в т.ч. 1450, 1750, 2900, 3500 min−1).

Характеристики / Технические данные

• Тип: NHX (одноступенчатый насос с улитковым корпусом и механическим уплотнением для применения в системах горячего водоснабжения)
• Q max: 1400 m³/h (6160 g.p.m.)**
• H max: 220 m (722 ft)**
• Рабочее давление: 40 bar (580 psi)*
• Температура: 220° C (428° F)*
• Макс. частота: 3500 min−1
• Уплотнение: механическое уплотнение
• Установка: горизонтальная
• Самовсасывающая: да
• Подшипники: роликовые подшипники, скользящие подшипники
• Смазка: смазка (жир)
• Материалы: шаровидный чугун / стальная литейная конструкция
• Нормы: DIN EN ISO 2858, ISO 5199
• Взрывозащита: Категория 2 / Зона 1
• * более высокие давления и температуры по запросу
• ** зависит от исполнения и частоты вращения
