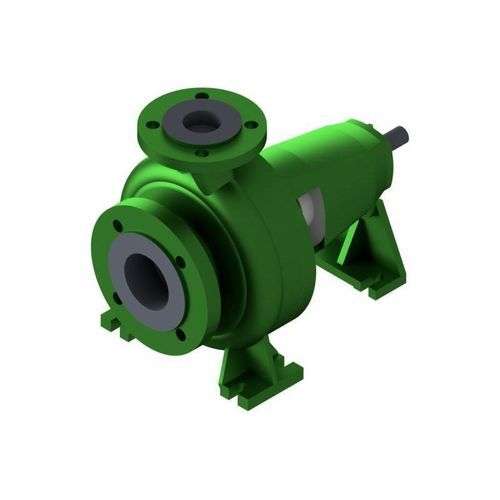

Центробежно-спиральный насос NKL

топливныйдля углеводородадля воды

Описание
Тип NKL — стандартный насос PN10 в соответствии с EN 733. Габариты, отклоняющиеся от паспортной характеристики, адаптируются и дифференцируются в соответствии с требованиями эксплуатирующей организации для достижения наилучшей эффективности. Этот насос представляет собой одноступенчатый одновсасывающий спиральный корпус в облегчённом исполнении, с осевым всасывающим патрубком и центральным напорным патрубком, ориентированным вертикально вверх. Компенсация осевого усилия осуществляется через разгрузочные отверстия. Вал насоса опирается на два шариковых радиальных подшипника с постоянной смазкой (заполненных смазкой).

Применения

• Нефть и газ
• Химическая промышленность
• Нефтехимия
• Офшор
• Судостроение / Морская техника
• Заправочные установки и авиация
• Промышленные отопительные установки / Теплоносители
• Танковые парки / Складские терминалы
• Возобновляемая энергия / Экологическая техника

Технические данные (краткий обзор)

• Q макс: 500 m³/h [2200 g.p.m.]**
• H макс: 140 m [460 ft]**
• Рабочее давление: 10 bar [145 psi]*
• Температура: 140° C [284° F]*
• Макс. скорость: 3500 min−1
• Уплотнение: механическое уплотнение
• Установка: горизонтальная
• Самовсасывающая: да
• Подшипники: роликовые / шариковые подшипники
• Смазка: смазка (жир)
• Материалы: ковкий чугун / литая сталь
• Нормы: DIN EN 733, ISO 5199
• Взрывозащита: категория 2 / зона 1

Примечания

• * повышенные давления и температуры по запросу
• ** зависит от размера и частоты вращения

Характеристики / Технические спецификации

• Стандарт: PN10 по EN 733 / ISO 5199
• Конструкция: одноступенчатая, одновсасывающая, облегчённого исполнения
• Всасывающий патрубок: осевой
• Напорный патрубок: центральный, направлен вверх
• Компенсация осевого усилия: разгрузочные отверстия
• Поддержка вала: два глубокой канавки шариковых подшипника с постоянной смазкой
• Уплотнение: механическое уплотнение
• Варианты материалов: ковкий чугун, литая сталь
• Области применения: Нефть и газ, Химия, Нефтехимия, Офшор, Морская техника, Заправочные установки, Отопительные установки, Танковые парки, Возобновляемая энергетика
