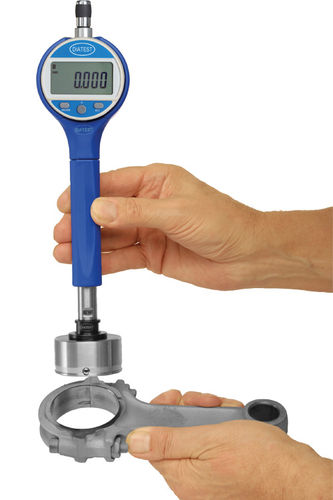

Сопло-измерительный щуп для измерения расточки BMD

для внешних измерений

Область применения - серийное производство высокоточных отверстий в стандартном диапазоне от Ø 2,0 мм (T-BMD) до 270 мм. Plug Gauge BMD позволяет: - Статические и динамические измерения - Обнаружение отклонений размеров и дефектов формы - В качестве ручного инструмента в отверстиях непосредственно на станке - Установка в измерительные приспособления и машины Широкий выбор базовых типов в стандартной программе, дополненный полезными аксессуарами, обеспечивает точное измерение практически всех отверстий, встречающихся в современной практике. Гибкая платформа обеспечивает широкую область применения: - Стандартные и сквозные отверстия: от 2,0 до 270 мм, - Измерение глухих отверстий (с плоским дном): от 2,0 (T-BMD-FB) до 150 мм, - Измерение наружного диаметра: от 20 до 100 мм, - Измерения многоплоскостных пробок: от 21 мм, - Измерители внутреннего зацепления: от 10 мм диаметр цилиндра - Трехточечное измерение: от 8,0 до 100 мм, - Для очень малых диаметров от 2,0 мм до 3,0 мм - Измерение параллельных расстояний: от 1,0 (T-BMD-PA) до 30 мм - Специальные размеры, формы и модели, например, конические отверстия - Расширение или ограничение диапазона измерений, настройка измерительного давления, подачи воздуха,.. Повторяемость: - 2-точечная конструкция =< 1 мкм - 3-точечная конструкция =< 2 мкм Выбор материала измерительного контакта зависит от состава и конструкции обрабатываемой детали: - Твердый сплав, - Твердый хром, - Керамика, - Рубин, - пластик, - Алмаз.
