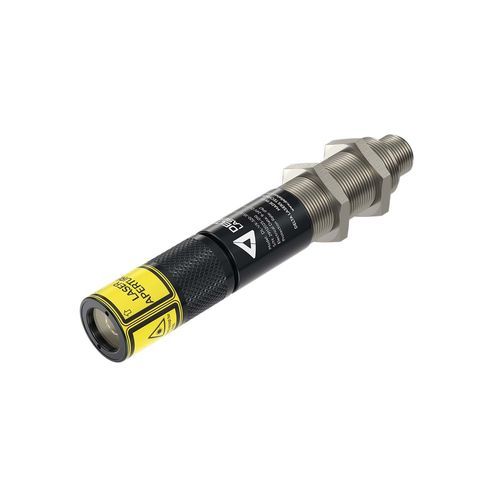

Лазер для позиционирования для выравнивания Delta VX

видимого диапазонаразличных длин волнсиний

Обзор продукта
Серия Delta VX — промышленный настраиваемый по фокусу позиционный лазер для точной центровки, обработки деталей и задач машинного зрения. Доступен в фиолетовом, синем, зелёном и красном диапазонах с выходной мощностью до 150 mW. Компактный корпус Ø20 мм из анодированного алюминия снабжён монтажной резьбой M18x1 для простоты установки и тонкой настройки. Режимы проекции: точка, гауссова или однородная линия, DOE-мультилинии и крестовые проекции. Конструкция обеспечивает степень защиты IP67 и виброустойчивость. Входное питание: 9–24 V DC.

Ключевые характеристики

• Компактный корпус Ø20 мм
• Степень защиты IP67 (пыль- и влагозащита)
• Электрически изолированный корпус
• Ручная фокусировка (также доступны варианты с фиксированным фокусом)
• Постоянная выходная мощность
• Типичный ресурс >20 000 ч
• Гарантия 2 года
• Режимы проекции: точка, линия, крест; поддержка DOE мультилиний

Технические характеристики продукта
Выходная мощность лазера: 5 mW, 10 mW, 20 mW, 35 mW, 50 mW, 80 mW, 90 mW, 100 mW, 120 mW, 150 mW
Длины волн: 405 nm, 445 nm, 450 nm, 520 nm, 635 nm, 637 nm, 638 nm
Класс лазера: 1, 2, 2M, 3R
Цвета: фиолетовый, синий, зелёный, красный
Технология: диодный лазер
Рабочая температура: -10 °C до +60 °C
Температура хранения: -40 °C до +85 °C
Входное напряжение: 9–24 V DC
Электрическая защита: защита от неправильной полярности
Профили проекции: Точка (B1), Линия (B2), Крест (B3)
Гауссова линия: CL 90°–110°
Однородная линия (углы веера): 20°, 30°, 45°, 60°, 90°, 110°
Фокус: ручной (MF) или фиксированный (F)
Цифровая модуляция (PWM): 0 V–3,3 V/5 V/Vin, 5 kHz (по запросу)
Корпус: анодированный алюминий, резьба M18x1
Размеры и вес: Ø20 x 146 mm, 100 g
Степень защиты: IP67
Ударопрочность: IK10
Крепление: резьба M18x1 с тонкой регулировкой; доступны стандартные и индивидуальные решения крепления

Технические данные

• Семейство моделей: Delta VX Series
• Диаметр корпуса: Ø20 мм
• Материал корпуса: анодированный алюминий
• Монтажная резьба: M18x1 (тонкая регулировка)
• Доступные выходные мощности: 5 mW — 150 mW (несколько ступеней)
• Доступные длины волн: 405, 445, 450, 520, 635, 637, 638 nm
• Типы проекции: точка, гауссова линия, однородная линия, крест, DOE-паттерны
• Варианты фокуса: ручной или фиксированный
• Модуляция: PWM 0 V–3,3 V/5 V/Vin (5 kHz по запросу)
• Диапазон рабочей температуры: -10 °C до +60 °C
• Диапазон температуры хранения: -40 °C до +85 °C
• Степень защиты: IP67
• Защита от ударов: IK10
• Размеры и вес: Ø20 x 146 mm, 100 g
• Электропитание: 9–24 V DC с защитой от неправильной полярности
• Типичный ресурс: >20 000 ч
