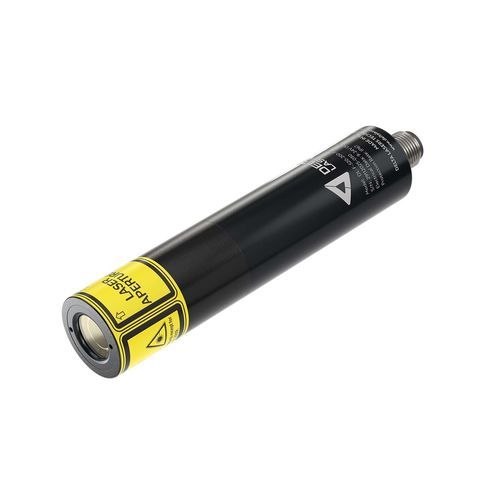

Лазер для позиционирования для выравнивания Delta F

синийкрасныйзеленый

Обзор продукта
Позиционирующий лазерный модуль линии Delta F Series обеспечивает точную юстировку и надежное позиционирование при обработке деталей и в системах промышленной автоматизации. Доступен с красными, зелеными и синими диодами; компактная головка Ø25 мм с фиксированным фокусом обеспечивает проекции линии, креста или точки при оптической выходной мощности от 1 mW до 200 mW. Модуль работает от 9–24 V DC и оснащен анодированным алюминиевым цилиндрическим корпусом и алюминиевым монтажным кронштейном для эффективного отвода тепла и непрерывной работы в суровых условиях.

Ключевые особенности

• Компактный корпус Ø25 mm, степень защиты IP67
• Электрически изолированный корпус
• Постоянная выходная мощность
• Оценочный ресурс лазера: 30 000 ч
• Гарантия 2 года
• Доступные типы проекции: Линия, Крест, Точка
• Профили линии: однородный или гауссовский
• Углы проекции: 5°–110° (однородная линия)

Характеристики продукта
Выходная мощность лазера: 1 mW – 200 mW (примеры: 5, 10, 20, 35, 50, 80, 90, 100, 120, 170, 200 mW)
Длины волн: 445 nm, 450 nm, 505 nm, 515 nm, 520 nm, 635 nm, 637 nm, 638 nm (Красный/Зелёный/Синий)
Класс лазера: 1, 2, 2M, 3R
Технология: Диодный лазер
Питание: 9–24 V DC
Рабочая температура: -10° до +60° C
Температура хранения: -40° до +85° C
Электрическая защита: Защита от обратной полярности
Степень защиты: IP67
Ударопрочность: IK10
Монтаж: Доступны стандартные и индивидуальные решения крепления

Технические характеристики
Диаметр головки: Ø25 mm; Размеры: Ø25 x 109 mm; Вес: 105 g
Фокус: Фиксированный фокус
Типы проекций: Точка (B1), Линия (B2), Крест (B3)
Линейная оптика: Гауссовая (CL) 90°–110°; Прецизионная однородная оптика линии (PL) с углами 30°, 45°, 60°, 90°, 110° – подходит для машинного зрения и высокоскоростного контроля
Цифровая модуляция (PWM): 0V–3,3V/5V/Vin; 5 kHz по запросу
Корпус: Анодированный алюминиевый цилиндрический корпус с алюминиевым кронштейном
Гарантия: 2 года; Оценочный срок службы: 30 000 ч
