Молниеотвод тип 2 DG ME DC Y 1000 FM

для электроустановкителесигнализациидля непрерывного электропитания

Краткое описание
Модульный ограничитель перенапряжений для приложений постоянного тока с плавающим контактным выходом для дистанционной сигнализации.

Ключевые особенности

• Универсальный комбинированный ограничитель, состоящий из базовой части и подключаемого модуля защиты
• Концепция устройства специально разработана для использования в цепях постоянного тока
• Мощное устройство коммutaции постоянного тока (DCD) предотвращает повреждения пожаром, вызванные дугами при коммутации в постоянном токе
• Возможность использования без дополнительного предохранителя в определённых приложениях
• Индикация состояния / неисправности с помощью зелёного/красного индикатора в контрольном окне
• Лёгкая замена модулей защиты без инструментов благодаря системе блокировки модуля с кнопкой разблокировки
• Плавающий контакт дистанционной сигнализации (переключающий контакт)
• Модульная, вставная конструкция; ширина 6 DIN-модулей

Детали продукта / Технические требования

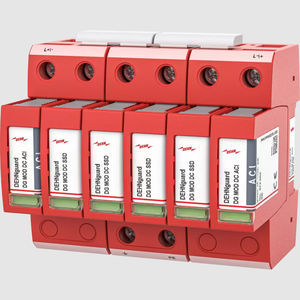

Устройство защиты от перенапряжений Тип 2, DG M DC ACI 1250 FM
Модульный, вставной ограничитель перенапряжений для DC-приложений, ширина 6 DIN-модулей
Механическая индикация рабочего / аварийного состояния
Ограничитель Тип 2, аналогичный EN / IEC 61643-41
Состоит из комбинации переключателя/искрового разрядника
Специально для использования в зарядных устройствах DC до 1 250 V DC
Макс. непрерывное рабочее напряжение (+ --> -): 1250 V DC
Номинальный разрядный ток (8/20 µs): 10 kA
Плавающий контакт дистанционной сигнализации в виде переключающего контакта
Испытан на вибрацию и удар согласно EN 60068
Соответствует IEC 61851-23

Технические данные (таблица)
Классификация SPD аналогична EN IEC 61643-41: Тип 2
Номинальный разрядный ток (8/20 µs) (In): 10 kA
Макс. номинальный импульсный разрядный ток (8/20 µs) (Imax): 20 kA
Макс. способность выдерживать короткое замыкание (ISCCR): 5 kA
Тип контакта дистанционной сигнализации: переключающий контакт

Применение / Функциональное описание
Универсальный комбинированный ограничитель с базовой частью и подключаемым модулем защиты для защиты низковольтных потребительских установок от перенапряжений.
Концепция устройства и переключающее устройство DCD разработаны для безопасной работы в цепях постоянного тока и для использования в зарядных установках DC до 1 250 V DC.
Механическая индикация рабочего / аварийного состояния и лёгкая замена модулей защиты без инструментов.

Технические характеристики

• Brand: DEHN
• Тип / Модель: DEHNguard M DC ACI 1250 FM
• Номер детали: 972150
• GTIN (EAN): 4013364530850
• Макс. непрерывное рабочее напряжение: 1250 V DC
• Номинальный разрядный ток (8/20 µs): 10 kA
• Макс. номинальный импульсный разрядный ток (8/20 µs): 20 kA
• Макс. способность выдерживать короткое замыкание (ISCCR): 5 kA
• Дистанционная сигнализация: плавающий переключающий контакт
• Ширина: 6 DIN-модулей (модульный, вставной)
• Стандарты / Испытания: EN / IEC 61643-41 (Тип 2), EN 60068 (вибрация/удар), IEC 61851-23
• Упаковочная единица: 1 ST
