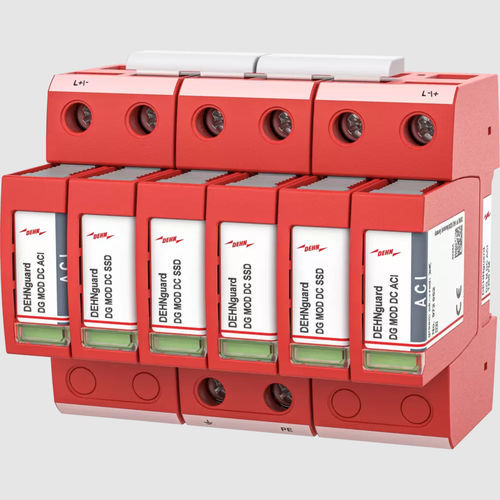

Молниеотвод тип 2 DG M DC ACI 1250 FM

для электроустановкителесигнализациидля непрерывного электропитания

Overview

• Универсальный комбинированный ограничитель, состоящий из базовой части и встраиваемого съемного модуля
• Конструкция устройства специально разработана для применения в цепях постоянного тока и зарядных установках DC
• Встроенное DCD-устройство переключения постоянного тока снижает риск пожара из-за дуг при коммутировании в DC
• В определенных приложениях возможно использование без дополнительного запасного предохранителя
• Индикация состояния работы / неисправности механически — зеленый/красный флажок в смотровом окне
• Замена модулей защиты без инструментов благодаря блокировочной системе с кнопкой разблокировки

Variant — DEHNguard M DC ACI 1250 FM (Part No. 972150)
Модульный ограничитель перенапряжений для DC-применений; с плавающим контактом дистанционной сигнализации.

• Ограничитель перенапряжений Тип 2, DG M DC ACI 1250 FM
• Модульный, встраиваемый ограничитель
• Для DC-применений, ширина 6 DIN-модулей
• Механическая индикация состояния работы / неисправности
• Ограничитель Тип 2, аналогичный EN / IEC 61643-41
• Состоит из комбинации переключателя / искрового промежутка
• Специально для использования в зарядных устройствах DC до 1 250 V
• Макс. непрерывное рабочее напряжение (+ --> -): 1250 V DC
• Номинальный разрядный ток (8/20 µs): 10 kA
• Макс. номинальный импульсный разрядный ток (8/20 µs): 20 kA
• Макс. устойчивость к короткому замыканию (ISCCR): 5 kA
• Плавающий контакт дистанционной сигнализации в виде переключающего контакта

Technical details (Part No. 972150)

• Классификация SPD аналогична EN 61643-41 / IEC 61643-41 — Тип 2
• Номинальный разрядный ток (8/20 µs) (In) — 10 kA
• Макс. номинальный импульсный разрядный ток (8/20 µs) (Imax) — 20 kA
• Макс. устойчивость к короткому замыканию (ISCCR) — 5 kA
• Тип контакта дистанционной сигнализации — переключающий контакт
• Расширенные технические данные — см. документацию по варианту

Additional product information / Tender specification (Part No. 972150)

• Ограничитель перенапряжений Тип 2, DG M DC ACI 1250 FM
• Модульный, встраиваемый ограничитель
• Для DC-применений, ширина 6 DIN-модулей
• Механическая индикация состояния работы / неисправности
• Ограничитель Тип 2, аналогичный EN / IEC 61643-41
• Состоит из комбинации переключателя / искрового промежутка
• Специально для использования в зарядных устройствах DC до 1 250 V
• Макс. непрерывное рабочее напряжение (+ --> -): 1250 V DC
• Номинальный разрядный ток (8/20 µs): 10 kA
• Плавающий контакт дистанционной сигнализации в виде переключающего контакта
• Испытан на вибрацию и удары в соответствии с EN 60068
• Соответствует IEC 61851-23

Technical specifications

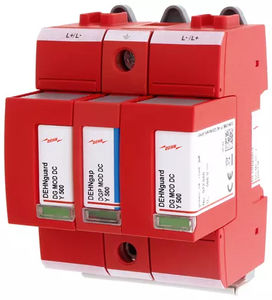

• Семейство продуктов: DEHNguard ME/SE DC ... (FM)
• Конструкция: модульный комбинированный ограничитель (базовая часть + встраиваемый защитный модуль)
• Назначение: цепи постоянного тока, включая зарядные устройства DC (варианты до 1250 V DC)
• Дистанционная сигнализация: плавающий переключающий контакт (в зависимости от варианта)
• DCD-устройство переключения DC: предотвращает пожарные повреждения от дуг при коммутировании DC (в зависимости от варианта)
• Классификация SPD: Тип 1+2 или Тип 2 в зависимости от варианта и конфигурации
• Номинальный разрядный ток (8/20 µs): типичные значения 10 kA или 12.5 kA (зависит от варианта)
• Макс. номинальный импульсный разрядный ток (8/20 µs): до 20 kA
• Импульс тока молнии (10/350 µs): напр., 5 kA для комбинированных (ME) вариантов
• Уровни защиты по напряжению (Up): зависят от варианта (примеры: <0.5 kV, <1.25 kV, <2.0 kV, <3.0 kV)
• Устойчивость к коротким замыканиям (SCCR): зависит от варианта (примеры: 5 kA, 300 A, 25 kA и т.д. в зависимости от модели и условий предохранителя)
• Макс. непрерывное рабочее напряжение (UC): примеры вариантов: 60 V DC, 242 V DC, 550 V DC, 900 V DC, 1000 V DC, 1250 V DC
• Ширина модулей: варианты от 1.5 модулей до 6 DIN-модулей (в зависимости от модели)
• Индикация неисправности: механическая зеленая/красная флажковая индикация в смотровом окне
• Замена модулей: безинструментальная встраиваемая блокировочная система с кнопкой разблокировки
