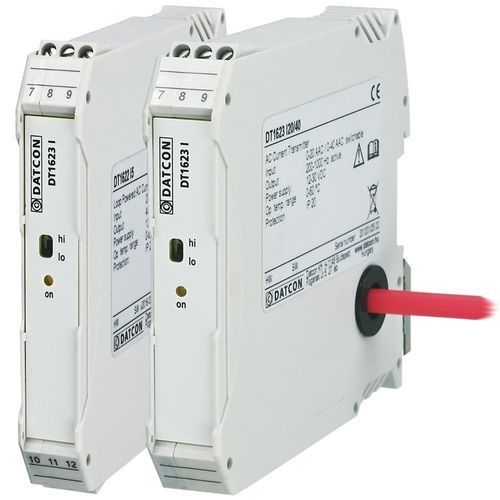

Трансформатор тока с трансформатором DT1623 Ix

на DIN-рейкеACс проходом в центре

Особенности

• Три версии с шестью переключаемыми диапазонами измерения до 60 AAC (выбор с помощью переднего переключателя Hi‑Lo)
• Преобразование в истинное среднеквадратичное значение (TRMS) для точных измерений переменного тока
• Частотный выход (прямоугольный сигнал), пропорциональный измеренному TRMS: 400–2000 Гц
• Погрешность выхода 0,5 %, частотная зависимость ≤ 0,3 %
• Категория измерений CAT III и разделение в соответствии с EN 61010-1
• Питание 24 VDC, малое потребление (0,25 VA макс.)
• Компактный размер: ширина 17,5 мм, монтаж на DIN-рейку TS-35, IP20

Описание продукта
Преобразователи переменного тока DT1623 Ix формируют частотный (прямоугольный) выход 400–2000 Гц, пропорциональный истинному среднеквадратичному значению (TRMS) входного тока. Частотный выход позволяет заменить аналоговый вход счётным входом на ПЛК и устройствах обработки сигнала, упрощая интеграцию и снижая затраты.

Устройства поставляются в трёх версиях с шестью диапазонами измерения (выбираются переключателем Hi‑Lo на передней панели). Входы гальванически развязаны от измеряемой сети широкополосным измерительным трансформатором и соответствуют требованиям CAT III. Входы выдерживают непрерывное перегрузочное состояние до 2 × номинала и кратковременные перегрузки до 20 × номинала (1 с).

В версиях с малым диапазоном ток подключается через клеммную колодку; в больших диапазонах провод пропускается через отверстие в корпусе. Зелёный индикатор на передней панели показывает состояние устройства (постоянное свечение = нормальная работа, мигание = ошибка). Устройство выполнено в виде клеммного блока шириной 17,5 мм для установки на рейку и соответствует EN 60688.

Технические характеристики (таблица)
Данные по безопасности: клеммы входа и выхода электрически разделены; разделение соответствует EN 61010-1.
Уровень загрязнения: 2
Категория измерений: CAT III

Параметры входа:
Входной сигнал: переменный ток
Диапазоны измерения: см. обозначение типа (переключаемые)
Преобразование: True RMS (TRMS)
Непрерывный перегруз: 2 × I_номинал
Кратковременный перегруз (1 с): 20 × I_номинал
Потребление на входе: 0,25 VA (макс.)
Диапазон частот (вход): 40–400 Hz

Параметры выхода:
Выходной сигнал: частота (прямоугольный сигнал)
Диапазон выхода: 400–2000 Hz
Время установления: 500 ms (10–90 %)
Погрешность выходного сигнала: < 0.5%
Уровни выходного сигнала: Lo < 0.2 V; Hi > 21 V (Rt: 2–20 kΩ)
Температурный коэффициент: < 25 ppm/°C (0–60 °C)
Частотная зависимость: <= 0.3% (40–400 Hz)
Зависимость от питающего напряжения: пренебрежимо мала

Питание:
Напряжение питания: 24 VDC ±10%

Условия окружающей среды:
Диапазон рабочих температур: 0–60 °C (опция −20–60 °C по запросу)
Относительная влажность: до 90% (без конденсации)
Место установки: щит/шкаф
Рекомендуемое положение монтажа: вертикально (на горизонтальной рейке)

ЭМС: EN 61326-1. Излучение помех: Group 1, Class B. Помехозащищённость: промышленная область.

Общие данные:
Корпус: монтаж на рейку TS-35, материал полиамид PA6.6
Выходное подключение: винтовая клемма
Входное подключение: винтовая клемма (<= 10 AAC) / проходное подключение (> 10 AAC)
Проходной сечение: 10 mm2 (≤ 40 AAC), 16 mm2 (> 40 AAC)
Габариты: 17.5 × 104 × 115 mm (Ш × В × Г)
Вес: 0.100–0.125 kg
Степень защиты: IP20

Технические данные / спецификации

• Модель: DT1623 Ix
• Вход: переменный ток, преобразование TRMS
• Диапазоны измерения: переключаемые шесть диапазонов (три версии)
• Выход: частота (прямоугольник) 400–2000 Hz
• Точность / погрешность выхода: < 0.5%
• Питание: 24 VDC ±10%
• Возможность непрерывной перегрузки: 2 × номинал
• Кратковременная перегрузка (1 s): 20 × номинал
• Потребление входа: 0,25 VA (макс.)
• Рабочая температура: 0–60 °C (опция −20–60 °C)
• Габариты: 17.5 × 104 × 115 mm
• Степень защиты: IP20
