Трансформатор тока с трансформатором DT1622 Ix

на DIN-рейкеAC4-20 мА

Характеристики

• 3 исполнения, 6 диапазонов измерения: 0–1 AAC / 0–5 AAC (переключаемо), 0–10 AAC / 0–20 AAC (переключаемо), 0–40 AAC / 0–60 AAC (переключаемо)
• Преобразование истинного эффективного значения (TRMS)
• Класс измерения: CAT III
• Пассивный выход 4–20 mA (двухпроводной, питание от петли)
• Точность: 0.5% (выход), погрешность выходного сигнала ≤ 0.2%
• Питание: 12–33 VDC, питание от петли
• Корпус шириной 17.5 мм, для крепления на DIN‑рейку TS‑35
• Соответствует EN 60688; разделение цепей по EN 61010‑1
• Зелёный индикатор на передней панели: горит постоянно = OK, мигает = ошибка

Описание

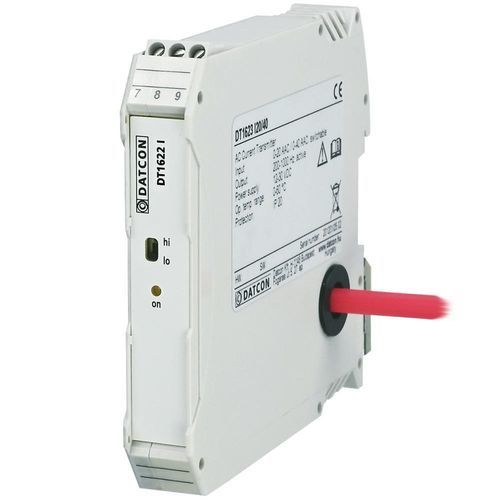

Преобразователь переменного тока DT1622 преобразует истинное эффективное значение (TRMS) измеряемого тока в пропорциональный сигнал 4–20 mA для дальнейшей обработки. Устройство пассивное, двухпроводное, питается от токовой петли 4–20 mA (12–33 VDC).

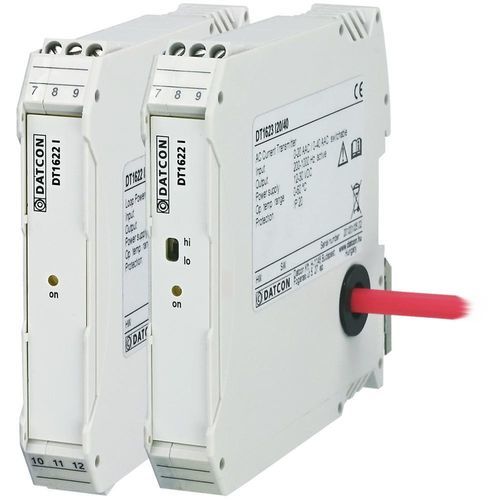

Три аппаратные версии покрывают шесть диапазонов измерения; в рамках каждой версии диапазон выбирается переключателем Hi–Lo на передней панели. Версия входа 5/1 AAC может быть расширена с помощью внешнего трансформатора тока с коэффициентом x/5 или x/1. Входы изолированы от измеряемой сети широкополосным измерительным трансформатором и соответствуют требованиям CAT III.

Устройство выдерживает постоянные перегрузки до 2× номинала и кратковременные до 20× (1 с). Для диапазонов I5/I1 провод подключается к винтовым клеммам; для больших диапазонов провод пропускается через боковой ввод. Зелёный светодиод показывает состояние работы.

Разработан как компактный модуль шириной 17.5 мм для установки на DIN‑рейку TS‑35, подходит для щитков и панелей промышленной автоматики. Соответствие EN 60688 обеспечивает совместимость в системах управления.

Технические характеристики

• Данные по безопасности: разделение входа и выхода согласно EN 61010‑1; степень запылённости: 2; категория измерений: CAT III
• Входные характеристики:
  • Входной ток: см. обозначение типа (0–1/0–5, 0–10/0–20, 0–40/0–60 AAC)
  • Преобразование: True RMS
  • Постоянная перегрузка: 2 × In
  • Кратковременная перегрузка (1 с): 20 × In
  • Потребление на входе: ≤ 0.25 VA
  • Диапазон частот: 40–400 Hz
• Выходные характеристики:
  • Выход: 4–20 mA, пассивный (двухпроводной)
  • Сопротивление терминала: ≤ 500 Ω
  • Защита от перенапряжения: ограничение 35 V
  • Защита от перегрузки по току: ограничение 24 mA
  • Время установления: 500 ms (10–90 %)
  • Погрешность выходного сигнала: ≤ 0.2 %
  • Температурная зависимость: 25 ppm/°C (0–60 °C)
  • Частотная зависимость: ≤ 0.3 % (40–400 Hz)
• Питание: 12–33 VDC (питание от петли)
• Условия эксплуатации:
  • Температура эксплуатации: 0–60 °C (‑20–60 °C по специальному заказу)
  • Относительная влажность: ≤ 90 % без конденсации
  • Место установки: щит управления
  • Монтаж: вертикально (на горизонтальную рейку)
• ЭМС: EN 61326‑1 — Эмиссия: Группа 1 Класс B; Помехоустойчивость: промышленная среда
• Общие данные:
  • Конструкция: корпус для монтажа на DIN‑рейку TS‑35, материал: полиамид PA6.6
  • Электрические соединения вход/выход: винтовая клемма (проход для >5 AAC)
  • Сечение проводника: 0.25–2.5 mm²; с проходом: 10 mm² (≤ 40 AAC), 16 mm² (> 40 AAC)
  • Габариты (Ш×В×Г): 17.5 × 104 × 115 mm
  • Масса: ок. 0.100–0.125 kg
  • Степень защиты: IP20
• Дополнительные технические сведения доступны в руководстве; производитель оставляет за собой право изменять характеристики.
