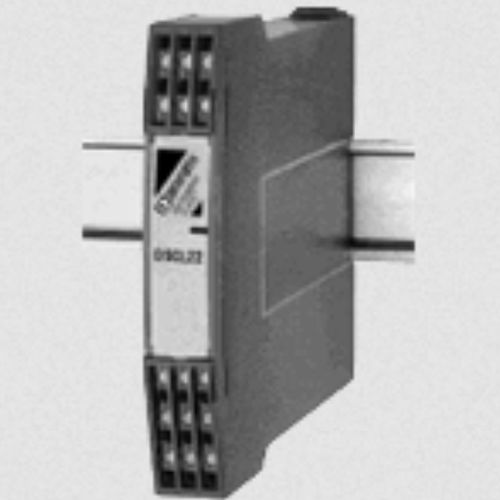

Аналоговый формирователь сигнала DSCL22-21

с питанием от контуравстраиваемыйна DIN-рейке

Каждый изолятор DSCL22 с питанием по шлейфу обеспечивает защиту 1, 2 или 3 каналов аналогового сигнала, электрически изолируя вход от выхода для любого технологического сигнала постоянного тока в диапазоне 0-20 мА (или 4-20 мА). DSCL22 работает пассивно, получая питание от передаваемого сигнала. Входной сигнал измельчается запатентованной схемой измельчителя постоянного тока, изоляция обеспечивается трансформаторной связью, используется запатентованная технология для подавления передачи скачков или перенапряжений общего режима, а выходной сигнал со вторичной обмотки трансформатора восстанавливается до исходного входного сигнала. Если требуется один вход на два изолированных выхода, многоканальные устройства могут быть сконфигурированы как сплиттер (см. рис. 2). Характеристики Не требуется источник питания, сигнал подается на вход 0-20 мА (или 4-20 мА) Упрощенная проводка для быстрой установки Возможность монтажа на DIN-рейку или панель Узкий DIN-корпус, позволяет установить до 27 устройств в 19-дюймовую стойку Не требует повторной калибровки или технического обслуживания Трансформаторная изоляция до 4000 Вrms Предотвращает проблемы с контуром заземления Предотвращает передачу напряжений и токов помех Высокая точность во всем диапазоне Соответствие требованиям CE
