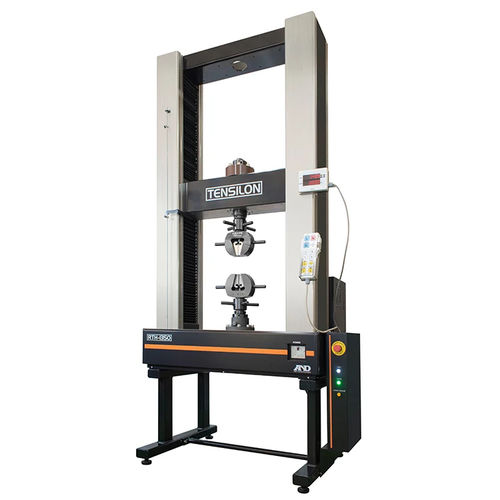

Испытательная машина сжатия RTH series

для напряжения и сжатияна удлинениес управлением от компьютера

Overview
TENSILON RTH — универсальная система испытаний материалов от A&D. Серия RTH спроектирована как испытательная машина класса 0.5, с высокой жесткостью рамы и улучшенной точностью измерений. Машина обеспечивает повышенную удобство эксплуатации, расширенный диапазон скоростей, высокую скорость дискретизации и низкий уровень шума для промышленных условий испытаний.

Key features

• Точность: испытательная машина класса 0.5
• Расширенный диапазон скорости крестовины: 0,0001–1500 мм/мин (в зависимости от модели)
• Высокая скорость дискретизации: 0,2 мс для фиксации мгновенных изменений нагрузки
• Низкоуровневый шумовой дизайн (типичные значения зависят от модели)
• Цифровой сервопривод для точного управления движением

Operator interface
Цветная сенсорная панель обеспечивает наглядное отображение параметров и упрощает настройку и проведение испытаний.

TACT (TENSILON Advanced Controller for Testing)
TACT — система обработки данных, оптимизированная для TENSILON. Поддерживает лидирующую в отрасли дискретизацию 0,2 мс, анализ данных, вычисления, хранение и повышает удобство работы с машиной.

Screen images / Runtime / Mode
Интерфейс отображает условия испытания, выбор режима и экраны выполнения с графиками и числовыми результатами для анализа и составления отчетов.

Display & Commander
Съемный цифровой индикатор показывает нагрузку и перемещение, крепится магнитами для гибкого позиционирования. Компактный командный модуль с эргономичными кнопками и регулировкой jog обеспечивает точное ручное управление крестовиной и удобное размещение рядом с индикатором.

Applications
A&D предлагает широкий набор приложений и приспособлений для сложных испытаний, в том числе:

• Приспособления для измерения прочности: винтовые тиски, пневмотиски, клиновые тиски, компрессионные клетки, приспособления для испытаний на сжатие и изгиб
• Приборы для измерения удлинения: серия SG приборов с тензодатчиками для измерения расстояния между метками
• Устройства для температурных/экологических испытаний: камеры постоянной температуры/влажности, высокотемпературные и ультранизкотемпературные установки, устройства для высокой влажности в газовой атмосфере или в вакууме, стенды для испытаний методом погружения

Technical specifications

• Серия моделей: RTH series
• Привод: цифровой сервомеханизм
• Максимальная грузоподъемность (в зависимости от модели): RTH-2430: 300 kN; RTH-2410: 100 kN; RTH-1350: 50 kN; RTH-1310: 10 kN; RTH-1225: 2,5 kN
• Эффективная ширина испытания: 590 мм (большие модели), 420 мм (малые модели)
• Диапазон скорости крестовины: 0,0001–500 мм/мин (RTH-2430), до 1000 мм/мин (другие модели), до 1500 мм/мин (RTH-1225)
• Точность скорости крестовины: ±0,1%
• Точность положения крестовины: ±0,1% от номинала (±0,01 мм при номинале < 10 мм)
• Точность измерения нагрузки: ±1% или ±0,5% от номинала (в зависимости от модели) в диапазоне 1/1–1/1000 номинала датчика
• Калибровка нагрузки: калибровка одним касанием с встроенной схемой и функцией распознавания номинала
• Скорость дискретизации: 0,2 мс
• Уровень шума (типично): ≤70 dBA / ≤65 dBA / ≤60 dBA (в зависимости от модели)
• Габариты (пример): RTH-2430: 1144 x 1040 x 2560 мм; RTH-2410: 1144 x 700 x 2275 мм; RTH-1350: 987 x 610 x 1655 мм
• Масса (пример): RTH-2430: 1450 кг; RTH-2410: 800 кг; RTH-1350: 350 кг; меньшие модели ~130 кг
• Потребляемая мощность / питание (пример): 5.1 kW / 7.6 kVA / 40 A (наибольшая); 3.1 kW / 6.0 kVA / 30 A; 1.6 kW / 3.3 kVA / 20 A; 475 W / 1.7 kVA / 15 A
• Условия эксплуатации: Температура 5–40 °C, Влажность 20–80% RH (без конденсации)
• Индикация: нагрузка и перемещение с 6-значной индикацией; разрешение перемещения до 1/1000
