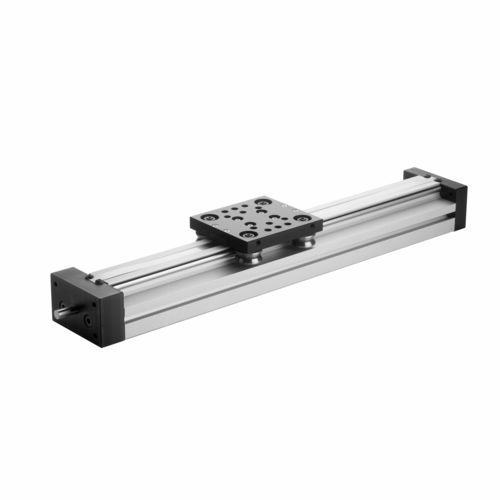

Электрический линейный блок NL series
с шариковым винтомс трапециевидным винтомсверхточный

электрический линейный блок
электрический линейный блок
электрический линейный блок
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Привод
электрический
Тип
с шариковым винтом, с трапециевидным винтом
Другие характеристики
компактный, сверхточный
Ход

МАКС.: 3 000 mm
(118,11 in)

МИН.: 1 mm
(0,039 in)

2 000 mm
(78,74 in)

Скорость

МАКС.: 1 m/s
(3,28 ft/s)

Сила

МАКС.: 1 000 N

МИН.: 100 N

Описание

Система направляющих NL была специально разработана для того, чтобы легкие грузы можно было обрабатывать с помощью винтового решения. Благодаря компактности, ее применение оказывается выгодным в тех случаях, когда расстояние, которое необходимо преодолеть, совсем невелико. Использование трапецеидального винта предназначалось в основном для медленного или ручного позиционирования, в то время как винт с шариковинтовой передачей был разработан для быстрого и моторизованного перемещения. Оба винта вращаются внутри профилированной секции и защищены лентой из нержавеющей стали, расположенной в верхней части профиля. Полосы из магнитного материала защищают их от грязи и пыли, обеспечивая при этом постоянный контакт между профилем и полосой из нержавеющей стали. Учитывая сложный характер сборки, тележка поставляется с уже просверленными стандартными отверстиями, чтобы облегчить заказчику установку любых контрпластин. Профиль имеет четыре углубления для крепления к раме, два сбоку и два снизу, которые открываются, если снять закрывающую их алюминиевую планку.

---
