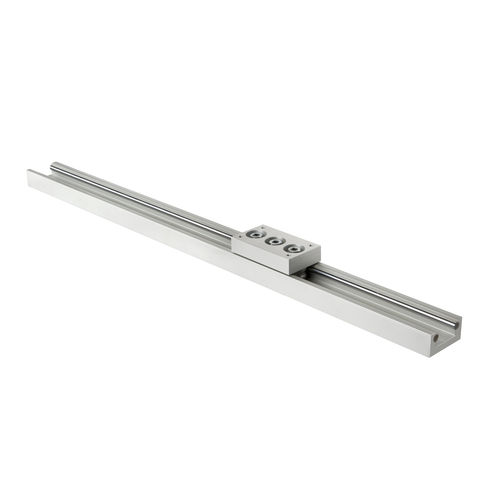

Линейная направляющая с валками CI series

65 ммкомпактнаярегулируемая

родился из необходимости линейного блока с колесами уменьшенных размеров, который можно использовать там, где есть проблемы с пространством или когда груз небольшой и легкий. Для грузов больших или громоздких можно использовать два линейных блока параллельно, следя за тем, чтобы распределить усилие на два концентрических колеса (см. пример монтажа). Чтобы груз опирался на 4 колеса Корпус всегда выполнен из анодированного алюминия, в котором установлены и закреплены два стальных стержня, закаленных, отшлифованных и хромированных. Маленькая линия показывает середину профиля и точку, где нужно сделать отверстие для крепления к конструкции. Линейные блоки, поставляемые по желанию заказчика, имеют максимальную длину 6 метров. Тележки, изготовленные из анодированного алюминия, имеют отверстия для установки оборудования, которое необходимо перемещать, и оснащены 3 колесами, два концентрических на двух крайних точках и одно эксцентрическое центральное для устранения зазора. Все колеса этого линейного блока выполнены в версии 2RS. По запросу может быть поставлена система с колесами и штангами из нержавеющей стали. Если клиенту необходимо изготовить специальную тележку по индивидуальному заказу, он может заказать только направляющие и колеса. На одном линейном блоке можно также установить несколько кареток. Для всех размеров предлагаются как дугообразные, так и цилиндрические колеса, которые очень полезны для устранения ошибок параллельности, если 2 направляющие установлены параллельно, как на рисунке ниже.
