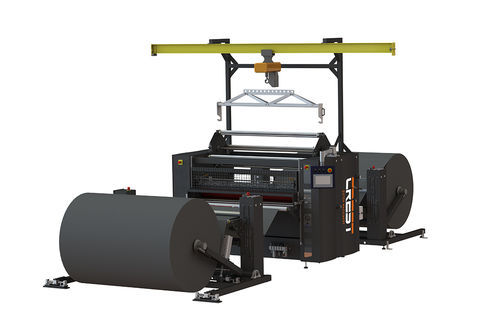

Ламинационная машина горячим тиснением EVO-1700

холодным способомрулон-к-рулонудля продольной резки

Обзор
Crest EVO-1700 разматывает джамбо-рулоны пеноматериала, ламинирует пленки и клеи (горячее или холодное ламинирование), продольноделит ламинированный материал по требуемой ширине и перематывает готовые джамбо-рулоны в одном непрерывном проходе «рулон-рулон». Компактная линия объединяет размотку, две станции ламинирования, пневматический модуль crush-cut для раскроя и перемотку; управление возможно одному оператору с единого HMI.

Ключевые особенности

• Один непрерывный проход: размотка → 2 станции ламинирования → раскрой → перемотка
• Обработка толщин поролона 0,5–120 мм
• Рабочая ширина до 1680 мм
• Две независимые станции ламинирования с управляемым NIP
• 12 кВт коротковолновая ИК-подогревательная секция на первом верхнем ролике; диммирование 0–100% через HMI
• Верхний ролик секции 1 подогреваемый до 135 °C для hotmelt-приложений
• Пневматические ножи crush-cut (в комплекте 5 ножей, расширяемо до 11)
• Фильмовый карусель на 4 позиции с подъемником и валами Autogrip для быстрых переналадок
• Дансерное управление натяжением (10–200 N) для сжимаемых материалов

Применение

• Преобразователи, работающие с джамбо-рулонами технической пены
• Полиуретановые и другие сжимаемые пеноподложки
• Процессы горячего (hotmelt) и термического ламинирования
• Холодное ламинирование с использованием давлением чувствительных пленок и клеев
• Inline-резка ламината в требуемые клиентом ширины в одном проходе
• Производство с высокой номенклатурой и частыми сменами пленки

Работа и компоненты
Линия включает размотчик с электроприводным фрикционным тормозом и боковым смещением ±100 мм, две станции ламинирования, пневматический модуль crush-cut для резки и перемотчик. Секция ламинирования 1 имеет раздельный привод верхнего и нижнего роликов, электрическую регулировку NIP и отображение высоты/давления. Секция 2 связана трением на ≈105% от секции 1 для поддержания контролируемого натяжения. Обе секции используют ролики ø150 мм из силиконовой резины (60° Shore), открытие до 120 мм. Натяжение контролируется дансером 10–200 N. Производство на сердечниках ø76,2 мм (3 дюйма).

Резка
Ламинат режется пневматическими ножами crush-cut. В комплекте 5 ножей, расширяется до 11. Максимальная толщина реза 20 мм, максимальный зазор 120 мм. Позиции ножей имеют ±50 мм точную боковую регулировку маховиком для достижения требуемых конечных ширин.

Переналадка и погрузочно-разгрузочные операции
Фильмовый карусель на 4 позиции хранит три дополнительных вала Autogrip для ускорения смены пленок. Таль на рельсе поднимает джамбо-рулоны (макс. нагрузка вместе с талью 250 кг) на высоту до 3 м; скорости подъема 8 и 2 м/мин. Программы рецептов в Smart PLC сохраняют настройки для каждого продукта, уменьшая время переналадки и обеспечивая повторяемость.

Гарантия
Предоставляется 5-летняя гарантия при наличии договора сервисного обслуживания.

Технические характеристики

• Модель: EVO-1700
• Макс. рабочая ширина: 1680 мм
• Обрабатываемая толщина пены: 0,5–120 мм
• Макс. диаметр джамбо-рулона (финиш/перемотка): ø1200 мм
• Макс. масса джамбо-рулона (перемотка): 150 кг
• Ширина пленки/клея (макс): 1680 мм
• Толщина пленки/клея: 0,05–0,5 мм
• Диаметр рулона пленки (макс): ø300 мм
• Масса рулона пленки (макс): 80 кг
• Диаметр сердечника: ø76,2 мм (3 дюйма)
• Макс. скорость ламинирования: 15 м/мин
• ИК-подогрев: 12 кВт коротковолновой ИК, диммируемый 0–100% через HMI
• Подогрев верхнего ролика (юнит 1): до 135 °C
• Ламинирующие ролики: ø150 мм силиконовая резина, 60° Shore; открытие до 120 мм
• Контроль натяжения: дансер 10–200 N
• Тип резки: пневматические ножи crush-cut (5 в комплекте, до 11)
• Макс. толщина резки: 20 мм
• Боковая тонкая настройка ножей: ±50 мм
• Перемотка: финишная рулон до ø1200 мм и 150 кг на 3-дюймовом сердечнике
• Размотка: фрикционный тормоз с электрическим приводом, боковой сдвиг ±100 мм, выравнивающий штифт
• Фильмовый карусель: 4 позиции, 3 дополнительных вала Autogrip
• Таль: цепной таль на рельсе, подъем до 250 кг, до 3 м (8 и 2 м/мин)
• Управление: Smart PLC с программами рецептов; единый HMI
• Типичные материалы: техническая пена, полиуретановая пена, сжимаемые подложки, термические ламинационные пленки, давлениечувствительные пленки, hotmelt-клеи, защитные пленки, самоклеящиеся ламинаты, разделительные подложки
• Гарантия: 5 лет (при наличии сервисного договора)
