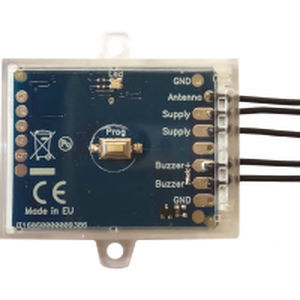

Беспроводной охранный извещатель UniLock
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Спецификации
- беспроводной
Описание
Обзор
Ключевые возможности
Как это работает
Преимущества
Примеры применения
Инструкции по установке (кратко)
Обучение пультов (кратко)
Удаление пультов
Документация
Совместимость / замечания
Технические характеристики
- Компактный приёмный модуль для открытия пешеходных или входных дверей с электромагнитными/соленоидными замками с помощью большинства радиопультов, передающих в диапазоне 220 MHz–868 MHz (OOK/FSK, фиксированные и скользящие коды).
Ключевые возможности
- Работает без внешнего питания и батареи, используя небольшой ток из существующей цепи кнопки внутри монтажной коробки управления дверью.
- Выбор пользователем частоты приёма (поддерживается несколько частот; некоторые ограничения в отдельных регионах).
- Поддерживает модуляции OOK (AM) и FSK (FM) (FM-отклонения 12,5 или 25 кГц).
- Двухчастотная работа: приём на одной или двух частотах/модуляциях одновременно.
- Запоминает до 60 пультов (фиксированные и rolling-коды), позволяет одновременно управлять разными типами пультов.
- Конфигурируемые выходные импульсы: 1–4 импульса, длительности 100, 200, 400 или 600 мс.
Как это работает
- Когда обученный пульт передаёт известный код, UniLock внутренне замыкает два питающих провода параллельно (имитируя кнопку), чтобы замку поступил ток и дверь открылась.
- Один провод используется как антенна (не подключать); два других провода (Supply) подключаются параллельно к существующему кнопочному переключателю.
Преимущества
- Помещается в монтажной коробке существующего кнопочного переключателя; установка требует лишь параллельного соединения двух питающих проводов с переключателем.
- Для типичных интеграций электрозамков внешнее питание не требуется.
- Широкая совместимость со многими брендами и типами пультов благодаря выбору частоты/модуляции и продвинутому декодированию.
- Регулируемая чувствительность приёмника (аттенюация) для предотвращения нежелательных срабатываний с дальних дистанций.
- Поддержка обучения «master» пультов, которые могут удалённо активировать окно обучения для добавления дополнительных устройств (master не активируют выход).
Примеры применения
- Открытие гаража при помощи кнопки #1 существующего пульта.
- Открытие ворот через отдельный приёмник, подключённый к UniLock, если у ворот другая частота или кодировка.
- Открытие пешеходной двери установкой UniLock у кнопки двери.
- Открытие входной двери установкой UniLock в монтажной коробке кнопки входа.
Инструкции по установке (кратко)
- Проверьте напряжение на существующем выключателе: 9–24 Vdc или 9–18 Vac.
- Измерьте ток через существующий выключатель: 0,8–3,2 A.
- Подключите два провода, отмеченные как Supply, параллельно к существующему выключателю (третий провод — антенна, оставить не подключённым).
- Настройте желаемую частоту приёма и модуляцию с помощью кнопки Prog (последовательности нажатий для выбора параметров).
- Настройте число импульсов и длительность импульсов через меню кнопки Prog.
Обучение пультов (кратко)
- Нажмите Prog два раза для входа в режим обучения; в течение 10 с нажмите кнопку пульта, который нужно запомнить. Каждый выученный код перезагружает 10-секундное окно для последовательного обучения.
- Индикация LED: 2 вспышки = код сохранён; 3 вспышки = код уже присутствует; 6 вспышек = память заполнена.
- Обучение master-пульта: нажмите Prog 4 раза, затем используйте master-пульт для дистанционного включения 10-секундного окна обучения (master не активирует выход).
Удаление пультов
- Для удаления одного пульта нажмите Prog 3 раза, затем передайте с удаляемого пульта в течение 10 с (LED подтвердит результат).
- Для очистки всей памяти: нажмите Prog 10 раз (LED моргнёт 10 раз), затем снова нажмите Prog 3 раза.
Документация
- Руководство пользователя в формате PDF.
- Примечания по применению в PDF с примерами и схемами подключения.
Совместимость / замечания
- Поддерживает широкий список пультов и производителей (фиксированные и rolling-коды). Производитель предоставляет таблицу совместимости. Стабильность частоты передатчика критична для надёжной работы; нестабильные передатчики могут не распознаваться.
Технические характеристики
- Размеры: 41 x 31 x 11 мм.
- Поддерживаемое питание замка: 9 ÷ 18 Vac ИЛИ 9 ÷ 24 Vdc.
- Диапазон тока замка: 0,8 A до 3,2 A максимум.
- При подключении через существующий переключатель протекает небольшой ток (≈20 mA) для питания UniLock.
- Память: до 60 пультов (фиксированные и rolling-коды).
- Конфигурируемые импульсы: 1, 2, 3, 4; длительности импульсов: 100 ms, 200 ms, 400 ms, 600 ms.
- Двухдиапазон: выбираемая вторая частота/модуляция (возможность приёма двух частот одновременно).
- Поддерживаемые модуляции: OOK (AM) и FSK (FM) с FM-отклонениями 12,5 kHz и 25 kHz.
- Выбираемые частоты (примеры): 433.42 MHz, 433.92 MHz, 434.15 MHz, 434.42 MHz, 868.30 MHz, 868.50 MHz, 868.80 MHz и дополнительные (некоторые отмечены * могут быть ограничены): 315 MHz *, 288 MHz *, 300 MHz *, 303 MHz *, 306 MHz *, 310 MHz *, 318 MHz *, 330 MHz *, 390 MHz *, 403.55 MHz *, 418 MHz *.
- Режим OOK narrow-band доступен для повышенной чувствительности (требуется стабильный передатчик).
- LED-индикация состояния и кнопка Prog для настройки, обучения и удаления.
- Упаковка: прозрачный многоразовый clamshell, пригодный для вторичной переработки; инструкции напечатаны на нескольких языках.
