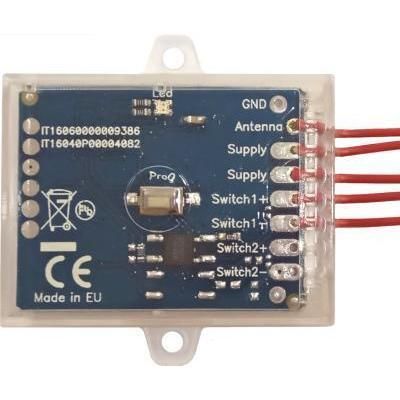

Беспроводной модуль приемника UniRec1

радиоAMFM

Описание
Компактный универсальный приёмник (41 × 31 × 11 мм), совместимый с большинством радиопультов, передающих в диапазоне 224 MHz–868 MHz. Поддерживает AM/OOK и FSK/FM, фиксированные и rolling‑коды. Можно запрограммировать приём на одну или две частоты (включая разные модуляции).

Основная работа
При приёме корректного кода приёмник активирует оптопару между Switch+ и Switch-, имитируя вход «пуск» низковольтной кнопки для электронной платы управления (например, привода ворот). Выход оптоизолирован: макс. 50 mA, макс. 40 Vdc. Рабочую частоту и поведение выхода можно программировать (бистабильный режим, удержание, таймер: 250 ms–60 мин). Память до 1000 пультов (фактическое число зависит от сложности кодов; например, для KeeLoq rolling‑code до ~600 пультов).

Установка и подключение

• Подключите два провода с маркировкой "Supply" к источнику питания.
• Подключите Switch+ к положительной клемме входа кнопки на управляемой плате.
• Подключите Switch- к отрицательной клемме входа кнопки на управляемой плате.

Проверьте тестером, что вход контролируемой платы имеет напряжение < 40 Vdc и ток < 50 mA.

Примечания по AC‑входам
Если вход кнопки на плате использует переменный ток, выберите вариант приёмника с релейными выходами для управления AC (доступны другие модели).

Особенности

• Беспроводное управление платами с низковольтным DC‑входом кнопки (макс. 40 V, 50 mA).
• Очень компактный: 41 × 31 × 11 мм.
• Питание: 7–36 Vdc или 7–27 Vac; внутренний DC/DC‑преобразователь для низкого энергопотребления.
• Пять предварительно подключённых проводов по 20 см: 1 антенна, 2 питания, 2 выхода (Switch+ / Switch-).
• Антенна: обрезать до ~17 см для 433–434 MHz или ~8 см для 868 MHz; размещать плоско, горизонтально или вертикально.
• Выбор частот пользователем (много предустановок; некоторые частоты ограничены в ЕС).
• Поддержка OOK (AM) и FSK (FM); отклонения FM 12 и 24 kHz; AM стандартной и узкой полосы.
• Режим двойного приёма: одна или две частоты/модуляции программируются одновременно.
• Совместим с широким спектром пультов с фиксированным и rolling‑кодом; разные типы могут сосуществовать.
• Поддержка обучения с помощью мастер‑пультов (удалённая активация обучения на 10 с).

Поддерживаемые частоты (пример выбора)
433.42, 433.92, 434.15, 434.42, 868.3, 868.5, 868.8, 315*, 224.500*, 224.750*, 270*, 280*, 284*, 286*, 287*, 288*, 289*, 290*, 292*, 300*, 302*, 303*, 306*, 310*, 318*, 330*, 340*, 390*, 403.55*, 418* MHz
Примечание: частоты, помеченные *, нельзя использовать внутри ЕС. Частота передатчика должна быть стабильной; приёмник не работает с передатчиками без кристалла или SAW‑резонатора (нестабильные передатчики около ~300 MHz).

Типичные применения

• Активация входа «start» платы управления воротами, гаражными воротами или шлагбаумом.
• Управление устройствами, изначально работающими на устаревших частотах пультов (например, 418 MHz, 315 MHz).
• Расширение совместимости пультов с приводом за счёт поддержки разных брендов/частот.
• Добавление беспроводного управления к плате, где изначально не было RF‑входа.

Обучение и программирование
Обучение выполняется кнопкой Prog. Можно задать вторую приёмную частоту и её модуляцию; вторую частоту можно включать/отключать. Режимы выхода, таймеры и параметры чувствительности настраиваются для снижения ложных срабатываний на больших дальностях.

Упаковка и замечания
Изготовлено в Европе. Поставляется в прозрачной многоразовой перерабатываемой блистерной упаковке с напечатанной многоязычной инструкцией. Для OEM‑заказов возможна кастомизация объёмов.

Технические характеристики

• Модель: UniRec1 (универсальный мультичастотный приёмник, одноканальный).
• Габариты: 41 × 31 × 11 мм.
• Питание: 7–36 Vdc или 7–27 Vac (полярность не важна на проводах питания при использовании DC).
• Потребляемая мощность: низкая благодаря внутреннему DC/DC‑преобразователю.
• Выходы: оптоизолированный переключающий выход (Switch+ / Switch-) имитирует кнопку; макс. ток 50 mA; макс. напряжение 40 Vdc.
• Антенна: одиночный провод; обрезать до ~17 см для 433–434 MHz или ~8 см для 868 MHz; располагать плоско, горизонтально или вертикально.
• Поддерживаемые модуляции: OOK (AM) стандартная и узкополосная; FSK (FM) с отклонением 12 kHz и 24 kHz.
• Приём: одна или две частоты (две частоты/модуляции программируемы одновременно).
• Память: до 1000 пультов (зависит от сложности кодов).
• Режимы выхода: бистабильный, удержание, таймер конфигурируемый от 250 ms до 60 минут; опции для полярности выхода и специальных действий (напр., электрозамок перед запуском двигателя).
• Программирование: через кнопку Prog; поддерживает мастер‑пульты для удалённой активации обучения.
• Упаковка: поставляется в многоразовом блистере; инструкция в комплекте.
