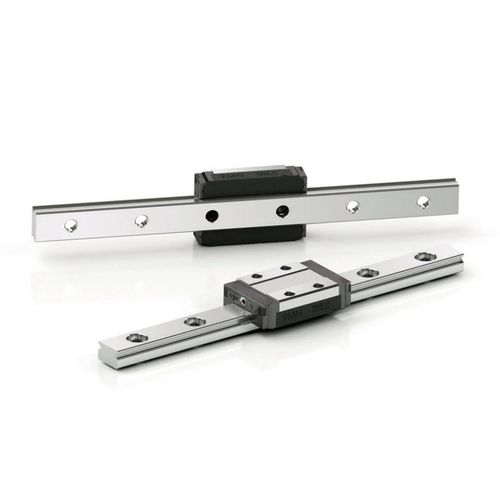

Линейная направляющая с упором ST Series

из сталиминиатюрная

Высокая нагрузка и высокая моментная способность Миниатюрные штоковые ползуны серии ST сконструированы с двумя рядами шариков. Дорожка шариков имеет готический профиль с углом контакта 45 градусов для достижения равной грузоподъемности в моноблоке. Это обеспечивает больше места для крупных тел качения, одновременно повышая нагрузочную способность и моментную нагрузку. точка Высокая точность и плавность хода Стальные шарики миниатюрных ползунов хода серии ST катятся по рельсу без рециркуляции, что обеспечивает отличную точность хода, плавность, низкое трение и высокую точность без вибрации. dot Двойная конструкция пластины В конструкции миниатюрных ползунов хода серии ST используется пара торцевых пластин. Как со стороны центрального рельса, так и со стороны подшипникового блока установлена пластина, которая предотвращает чрезмерный ход линейной направляющей. точка Простой монтаж Монтаж серии ST Miniature Stroke Slide осуществляется путем установки крепежного винта вниз в счетное отверстие рельса путем пересечения рисунка отверстия на блоке и обойме в пределах шага отверстия шага отверстия. Таким образом, цельная обойма не влияет на установку рейки, а предварительный натяг задается шариковой сортировкой. температура точки Миниатюрные штоковые ползуны серии ST могут выдерживать температуру до 150 °C. Существует два варианта обработки для более высоких температур: T1: 200°C T2: 300°C Применение обработки при более высоких температурах снижает нагрузочную способность.
