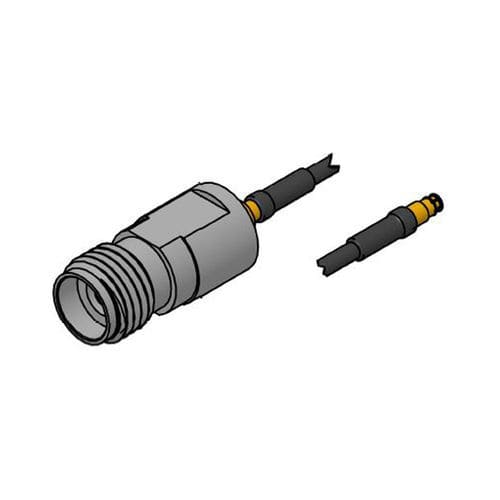

Кабельный жгут RF 2-S1A-D1A-16-L

кабельный жгут RF
кабельный жгут RF
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип кабеля
RF

Описание

Отделка, контакты - золотое покрытие по MIL-G-45204, Type I, Grade C, Class 1, поверх никелевая пластина по SAE AMS-QQ-N-290 Материалы, внешние контакты - бериллиевая медь по ASTM B196 и или/ASTM B197 Материалы, пружины - нержавеющая сталь 17-7 по ASTM A313-95A Отделка корпусов - золотое покрытие по MIL-G-45204, Type I, Grade C, Class 1, поверх никелевой пластины по SAE AMS-QQ-N-290 Материалы, центральные контакты - бериллиевая медь по ASTM B196 и или/ASTM B197 Импеданс - 50 Ом Материалы, изоляторы - фторопласт PTFE по ASTM D1710, полиамид-имид по ASTM D5204 Диапазон частот - от постоянного тока до 60 ГГц, тип. Материалы, корпуса - бериллиевая медь по ASTM B196 и или/ASTM B197 Тип изделия - сборки Допустимая осевая несоосность - 0,007 (заподлицо до 0,007 от базовой плоскости) Допустимая радиальная несоосность - ± 0,005 Типовое усилие для включения / выключения FD - 65 фунтов / 2,2 фунта Типовое усилие для включения / выключения SB - 20 фунтов / 15 фунтов VSWR - 1,10:1 до 26,5 ГГц1,25:1 до 65 ГГц Контактное сопротивление - внутренний проводник - 6 мОм Сопротивление контактов - внешний проводник - 2 мОм Сопротивление изоляции - не менее 3500 мОм DWV на уровне моря - 250 Vrms Утечка радиочастотного сигнала - -80 дБ до 3 ГГц, -65 дБ до 26,5 ГГц Вносимые потери - .03 √f (ГГц) Спроектирован с учетом радиальной и осевой несоосности с незначительным изменением коэффициента стоячей волны по напряжению (VSWR) Соответствует всем техническим требованиям стандарта MIL-STD Межцентровое расстояние 0,070 дюйма и межплатное расстояние 0,090 дюйма позволяют увеличить плотность упаковки Частота от постоянного тока до 100 ГГц

---

Каталоги

Для этого товара не доступен ни один каталог.

Посмотреть все каталоги CORNING
