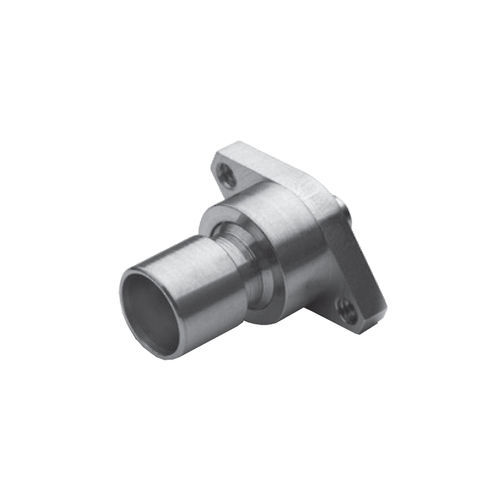

Соединитель для передачи данных H001-D32-01

наружная резьбачастотыпостоянный ток

GMS Male/Plug Cable Connector Plug Float Mount to 0.086 S/R Cable Отделка, контакты - золотое покрытие по MIL-G-45204, Type I, Grade C, Class 1, поверх никелевая пластина по SAE AMS-QQ-N-290 Материалы, внешние контакты - бериллиевая медь по ASTM B196 и или/ASTM B197 Материалы, пружины - нержавеющая сталь 17-7 по ASTM A313-95A Отделка корпусов - пассивирование по MIL-F-14072 E300 Материалы, центральные контакты - бериллиевая медь по ASTM B196 и или/ASTM B197 Импеданс - 50 Ом Материалы, изоляторы - фторопласт PTFE по ASTM D1710 Диапазон частот - от постоянного тока до 23 ГГц, тип. Материалы, корпуса - CRES 303 по ASTM A484 и ASTM A582 и/или ASTM A555 и ASTM A581 Тип изделия - соединители Диаметр A - 6,858 мм (0,27 дюйма) Диаметр B - 3,048 мм (0,12 дюйма) Допустимая осевая несоосность - 0,06 Допустимая радиальная несоосность - ± 0,020 Циклы сопряжения/разъединения - 5000 VSWR - 1,15:1 до 8 ГГц1,25:1 до 23 ГГц Контактное сопротивление - внутренний проводник - 2,5 мОм Контактное сопротивление - внешний проводник - 2 мОм Соответствует всем техническим требованиям стандарта MIL-STD Спроектирован с учетом радиальной несоосности .020 и осевой несоосности .060 без ухудшения электрических характеристик Частота от постоянного тока до 23 ГГц
