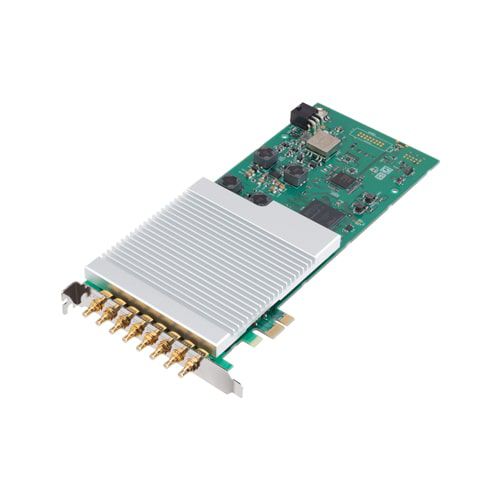

Коммуникационная плата PCI ZM-C2H-PE

Этот продукт представляет собой плату для измерения емкости, совместимую с шиной PCI Express и оснащенную функциями для измерения электростатической емкости (C) и коэффициента потерь (D) керамических конденсаторов большой емкости с высокой скоростью и точностью. Он оснащен двумя каналами портов, которые могут выполнять четырехтерминальное измерение емкости конденсатора, причем для каждого канала можно установить отдельный диапазон и выполнять измерения отдельно. Драйвер устройства для Windows поддерживается этим продуктом. Измерение емкости керамических конденсаторов большой емкости Этот прибор может измерять электростатическую емкость (C) и коэффициент потерь (D) керамических конденсаторов емкостью от 400 пФ до 1,4 мФ. Доступны частоты измерений 1 кГц и 120 Гц и напряжения измерений 1,0 В и 0,5 В. Оснащен двумя каналами четырехтерминальных измерительных портов Этот продукт оснащен двумя каналами портов, которые могут выполнять четырехтерминальное измерение емкости конденсатора, и каждый канал может быть настроен на отдельный диапазон и выполнять измерение отдельно. Возможность высокоскоростного измерения и возможность измерения при постоянном напряжении Электростатическая емкость (C) и коэффициент потерь (D) могут быть измерены за 2 мс при частоте 1 кГц и за 10 мс при частоте 120 Гц. Прибор автоматически регулирует выходное напряжение так, чтобы напряжение, приложенное к объекту измерения (конденсатору), стало равным заданному напряжению. Следовательно, можно измерять емкость конденсатора с постоянным напряжением измерения в любое время, не подвергаясь влиянию перепадов напряжения, вызванных, например, кабелем.
