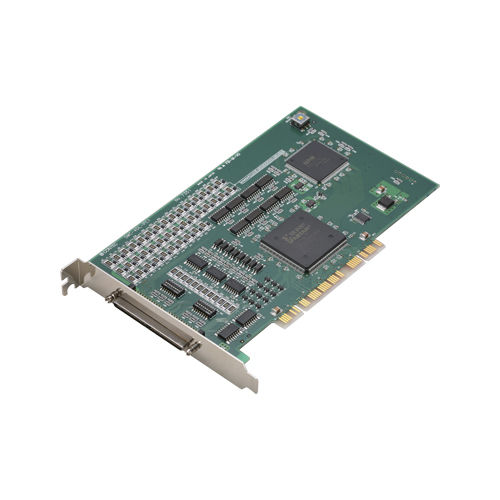

Многоосная контрольная карта двигателя SMC-4DL-PCI

серводвигательлинейнаядля синхронизации

Это изделие представляет собой плату с шиной PCI, поддерживающую шаговые двигатели и серводвигатели (типа "импульсный строчный вход"). SMC-4DL-PCI может выполнять управление двигателями по 4 осям. Данный продукт имеет функции позиционирования, возврата начала координат, линейной интерполяции, ускорения и замедления по S-образной кривой с возможностью многоосевой линейной интерполяции и переопределения скорости/позиции. Этот продукт охватывает широкий спектр применений, включая полупроводниковое оборудование, испытательные приборы, многоосевые роботы и X-Y роботы. Эти разнообразные функции позволяют создавать сложные системы управления позиционированием для различных применений, таких как производственные и испытательные устройства. Драйвер устройства для Windows/Linux поддерживается этим продуктом. Возможность независимого управления по нескольким осям и выдача импульсов до 9,8 Мбит/с SMC-4DL-PCI: возможно управление по 4 осям и выдача импульсов управления двигателем до 9,8 Мбит/с. Командный импульс для управления двигателем поддерживает общий импульс, независимый импульс и импульс с разницей фаз 90°. Имеются вход ограничения 3 канала/ось, вход общего назначения 7 каналов/ось и выход общего назначения 3 канала/ось. Кроме того, в зависимости от настройки программного обеспечения, 5 входов общего назначения могут использоваться как входы аварийной сигнализации, а выходы общего назначения - как выходы сброса счетчика отклонений. Возможность управления бегом с фиксированной скоростью или линейным/кривым ускорением и замедлением, позиционированием и возвратом в исходное положение ИС управления двигателем серии PCL6100 от Nippon Pulse Motor Co., Ltd., способная управлять толчками, позиционированием, возвратом в исходное положение, управлением синхронизацией и линейной интерполяцией.
