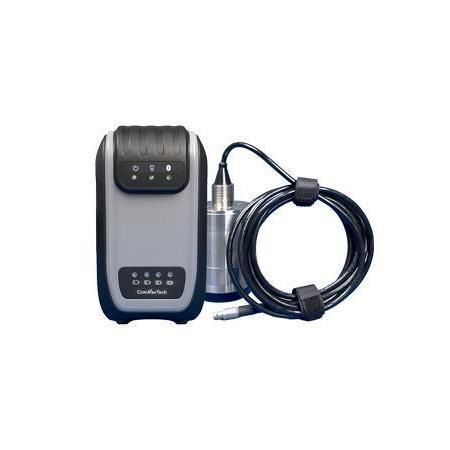

Компактная эхолот HYD10

однолучевая

Обзор

HYD10 от ComNav — компактный портативный эхолот для автоматического измерения глубины и гидрографических обмеров. Построен на промышленной платформе Linux, поддерживает вход RTK и беспроводные соединения для упрощения полевых рабочих процессов при обеспечении стабильных данных глубины высокой точности.

Основные особенности

• Высокая точность измерений: разрешение 1 см, точность ±1 см + 0,1% × h
• Лёгкий портативный корпус для быстрой развёртки
• Беспроводная связь: Bluetooth 5.0 и WiFi для подключения к мобильным устройствам и интеграции RTK
• Программное обеспечение Survey Master для объединения глубины и позиционирования
• Коронка из нержавеющей стали 316, защита IP67
• Литий-ионный аккумулятор примерно 8 часов работы

Функциональные детали

• Высокая точность: Ультразвуковая обработка следующего поколения и конструкция схем с высоким отношение сигнал/шум обеспечивают точное определение мелких изменений глубины и подводных препятствий.
• Интегрированные рабочие процессы: Survey Master объединяет гидрографические модули и RTK-обмеры для получения синхронизированных наборов данных «глубина + позиционирование» без смены системы.
• Беспроводное удобство: Стабильное Bluetooth-соединение с мобильными устройствами и интеграция RTK по WiFi исключают громоздкие проводные настройки и снижают точки отказа в полевых условиях.

Технические характеристики

• Физические

  • Габариты: основной блок 137 × 72 × 50 мм; преобразователь Ø70 мм × H105 мм
  • Вес устройства: 1,2 кг
  • Температура хранения: -40 °C до +70 °C
  • Температура эксплуатации: -20 °C до +60 °C
  • Кнопки / Клавиатура: кнопка питания
  • Материал, пыле- и водозащита: преобразователь 316 нержавеющая сталь; IP67
  • Потребляемая мощность: 5 W
  • Литий-ионный аккумулятор: 3400 mAh, время работы ~8 часов
  • Внешнее питание: DC 9–28 V
• Рабочие характеристики

  • Рабочая частота: 200 kHz
  • Максимальная частота дискретизации: 30 Hz
  • Диапазон глубин: 0,3–200 м
  • Точность глубины: ±1 см + 0,1% × h (h = глубина воды)
  • Разрешение: 1 см
  • Диапазон настройки скорости звука: 1300–1700 м/с
  • Угол луча: 6°
  • Максимальная передаваемая мощность: 300 W
• Связь

  • Тип данных: NMEA (SDPT / SDDBT)
  • Операционная система: Linux
  • Интерфейс / Порт: RS232 / Интерфейс преобразователя
  • Bluetooth: BT5.0, обратно совместим с BT2.x
