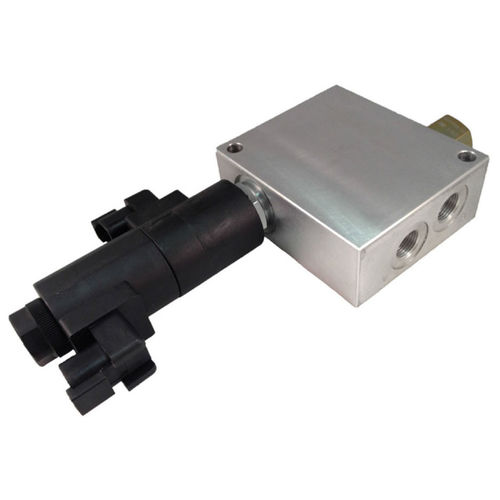

Гидравлический разделитель потока PFD10-OD

с переменным приоритетомс дистанционым пропорциональным контролем

PFD10-OD: Пропорциональный рассекатель подачи, 10 размер, нормально открытое, рассекатель. Это пропорциональное, компенсированный, нормально открытое, подача разделяя, пре-проектировало HIC. Когда никакое течение приложенное к катушкам, подача входа разделена поровну между портами a и B. В качестве примера, если подача входа 40 LPM, то подача вне переносит a и b разделит поровну 20 LPM. Рабочая характеристика ниже показывает примеры подачи входного сигнала 40, 20 и 10 LPM. Минимальная подача входа 10 LPM (2,6 GPM). Коэффициент подачи между портами a и b пропорционально поменяет как настоящий снабжает катушки S1 или S2. По мере того как настоящий повышения для того чтобы свернуть спиралью S2, подача к гаван b пропорционально увеличат, пока гаван уменшения a, как показано в диаграмме. Обратно, по мере того как настоящие повышения для того чтобы свернуть спиралью S1, подача к гаван a пропорционально увеличат, пока гаван уменшения b. Заметьте что это нет combiner, подача только выходит из портов a и B. Соединять порт стока DR с танком, ограничивая давление на этом порте к бару 50 (720 psi). Применения Пропорционально разделите подачу входного сигнала между 2 моторами или гидравлическими цепями (как HICs). Цепям которые могут пользоваться этим пре-проектированным HIC включают любую функцию где моторы или HICs непрерывно требуют подачи, и вас только нужно пропорционально управлять количеством подачи между ими. Достигните repeatable, нагрузк-независимой подачи разделяя с встроенным компенсатором давления. См. рабочую характеристику ниже для возможностей компенсации. Примечание: Для оптимальной производительности, установите с клапаном соленоида в горизонтальное положение, уменьшая шанс для поглощенного воздуха в клапане.
