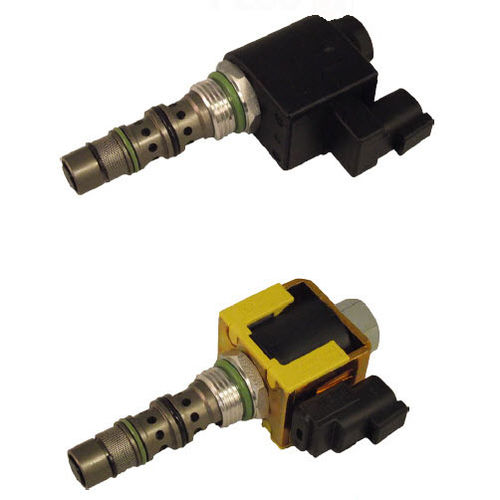

Электромагнитный клапан PPR09-POD

Пропорциональное уменьшение давления/сбрасывая клапан, пилотный работать, нормально открытое, который нужно стечь. Без течения к катушке, «уменьшенное давление» (порт 3) соединен для того чтобы стечь (гаван 4), пока преграждающ вход (порт 2). Как настоящий увеличивает к катушке, входу (порт 2) подключен с «уменьшенным давлением» (порт 3), пропорционально увеличивая «уменьшенное давление» как показано на рабочей характеристике. Если «уменьшенное давление» превышает установку наведенную катушкой, то сброшено давление стечь (порт 4). Этот клапан 09 серий использует полость 10 размеров с трубкой и катушкой 08 размеров, обеспечивая оптимальный продукт для высоких подачи и низкого давления, пока уменьшающ падение давления в системе. Этот клапан в прошлом был заклеймлен как XRP 044. Применения Общие применения включают управление низкого давления пропорциональное пилотное муфт или гидравлически пилотируя больших дирекционных клапанов катышкы. См. цепи примера. Используйте опционный экран для того чтобы помочь защитить привод от больших частиц. Выберите крепкую катушку для тех весьма условий окружающей среды – крайностей напряжения тока, высокой температуры, удара & вибрации, химикатов, и/или ingression воды. Примечание: Для оптимальной производительности установите с клапаном соленоида под уровнем масла танка в горизонтальное положение, уменьшая шанс для поглощенного воздуха в клапане.
