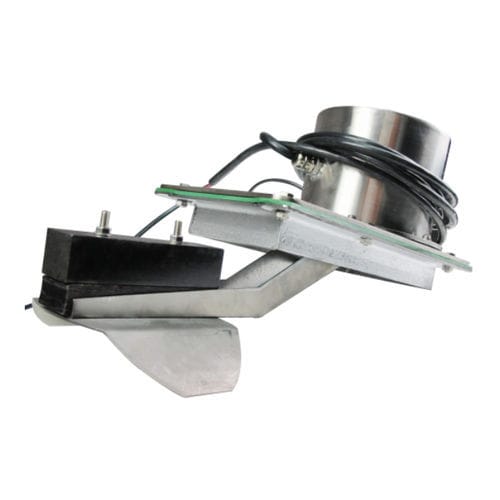

Лопастной датчик расхода FLM

Принцип работы Используя принцип неразрывности жидкости и уравнение усилий Боба, а также анализируя силу, действующую на перегородку, можно получить зависимость между потоком и перегородкой датчика. Цилиндрическая перегородка датчика расхода оснащена бесконтактным датчиком и передней изогнутой испытательной платой. Изменение расстояния между ними линейно отражает угловое смещение перегородки для измерения относительного изменения потока жидкости. В датчике расхода токового типа к бесконтактному датчику добавляется блок передачи тока, чтобы на выходе получалась величина тока 4-20 МА. В данном изделии вместо традиционного потенциометрического датчика используется датчик приближения, а контактное измерение заменяется бесконтактным, что позволяет преодолеть повреждения, вызванные длительным износом потенциометрического датчика при скольжении вперед-назад, и тем самым значительно повысить точность датчика расхода. И срок службы. Рабочая температура: -20-+80 °C 2, Угол наклона перегородки: 0-45 °С Токовый выход для датчика тока: 4-20Ma 4, Напряжение питания датчика тока: 10-24VDC 5, Диапазон измерения: изменение веса груза на перегородке для изменения диапазона, нет абсолютной калибровки Правила подключения.
