Датчик глубины

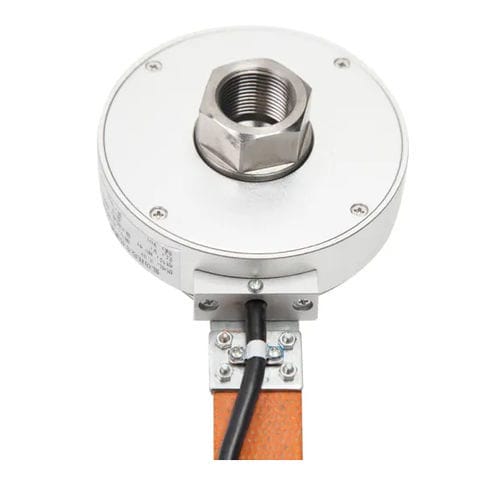

Беспроводной датчик работы с лентой для каротажной установки Беспроводной датчик работы с лентой используется для измерения глубины скважины, времени бурения, положения бурового долота, высоты подъема крюка, скорости и направления движения. Датчик работы ленточного полотна является наиболее важным датчиком в комплексном каротажном приборе. В основном он используется для измерения глубины скважины, времени бурения, положения бурового долота, высоты крюка, скорости и направления движения. От работы лебедки напрямую зависит качество каротажных данных и проведение нефтегазоразведочных работ. Датчик работы лебедки состоит из статора и ротора. Сверхминиатюрный двухимпульсный датчик располагается в пазу статора. При вращении ротора магнитный датчик на поворотной платформе непрерывно обходит поверхность зонда, в результате чего на выходе получаются две группы импульсных сигналов с разностью фаз, которые через интерфейсную схему преобразуются в две группы счетных импульсов и поступают на обработку в прибор. В результате обнаружения сигнала лебедки в реальном времени можно получить значение импульсного сигнала лебедки, связанное с высотой подъема крюка. По выходным данным двух датчиков лебедки можно судить о направлении движения. Эти данные могут быть переданы на верхний компьютер, и глубина скважины в реальном времени может быть получена путем соответствующего расчета. Датчик предназначен для измерения глубины скважины и положения крюка. Внутри датчика установлены два фотоэлектрических выключателя и теневая микросхема с зубной чешуей.
