Усилитель мощности CMX90A705

линейный

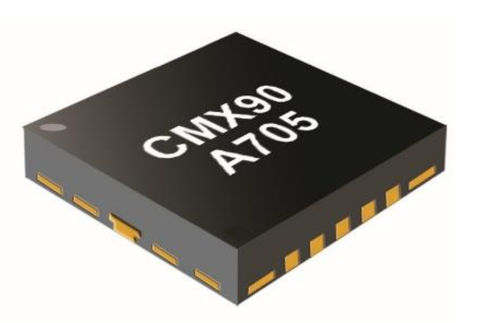

CMX90A705 - это упакованный двухкаскадный линейный усилитель мощности GaN диапазона Ka, обеспечивающий насыщенную мощность 37,4 дБм (5,5 Вт) при коэффициенте усиления малого сигнала 16,5 дБ. Он может использоваться как в качестве драйверного каскада, так и в качестве конечного каскада PA в коммерческом терминале спутниковой связи. Для удобства использования ВЧ-порты номинально согласованы с 50 Ом, а на входе и выходе ВЧ-тракта установлены блокирующие конденсаторы постоянного тока. На печатной плате предусмотрены развязывающие конденсаторы стока и затвора, подходящие для модулированных сигналов, например, QPSK. Активное устройство изготовлено по современному технологическому процессу GaN-on-SiC с длиной затвора 0,15 мкм и упаковано в корпус малого форм-фактора 4 x 4 мм с термически усиленным пластиковым воздушным резонатором QFN. Характеристики Насыщенная выходная мощность 37,4 дБм Коэффициент усиления малого сигнала 16,5 дБ ВЧ-порты согласованы с 50 Ом и заблокированы по постоянному току ACPR лучше, чем -28 dBc @ 30 dBm avg. Эффективность по добавленной мощности 22 % @ Psat Двухстороннее смещение Постоянное смещение 100 мА @ +27,5 В Области применения Коммерческие спутниковые терминалы большого объема Телекоммуникации Спутниковый интернет для жилых домов Коммерческий VSAT
