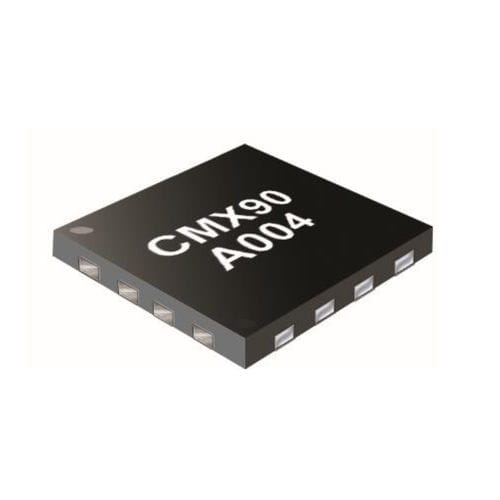

Усилитель мощности CMX90A004

RFMMICвысокая мощность

CMX90A004 - это двухступенчатый, полностью согласованный MMIC PA, обеспечивающий насыщенную мощность +32,5 дБм для использования в диапазоне частот 860 - 960 МГц, применимом в безлицензионных диапазонах. Устройство оптимизировано для достижения максимальной эффективности при коллекторном напряжении 2,7-4,5 В, что делает его пригодным для систем, работающих от одноячеечной литий-ионной батареи. CMX90A004 отличается высокой степенью интеграции для простоты использования, минимизации количества внешних компонентов и уменьшения площади платы. На кристалле реализовано согласование входных и выходных радиочастотных сигналов, а также схемы активного смещения и входной блокировочный конденсатор постоянного тока. Используя передовую технологию GaAs HBT для обеспечения сочетания высокой эффективности и коэффициента усиления, CMX90A004 предназначен для использования в качестве мощного конечного каскада PA ISM-диапазона в беспроводных приложениях. Характеристики Выходная мощность 32,5 дБм @ 3,6 В Вход и выход согласованы на 50 Ом Коэффициент усиления малого сигнала 30 дБ Высокий PAE 49% Выключение и управление выходной мощностью Области применения Автоматические считыватели счетчиков (AMR) Интеллектуальные счетчики Беспроводные модули Считыватели UHF RFID Заключительный этап PA Интернет вещей (IoT) 868 / 915 МГц ISM Системы с питанием от литий-ионных батарей Требования к источнику питания 2.7 В - 4,5 В
