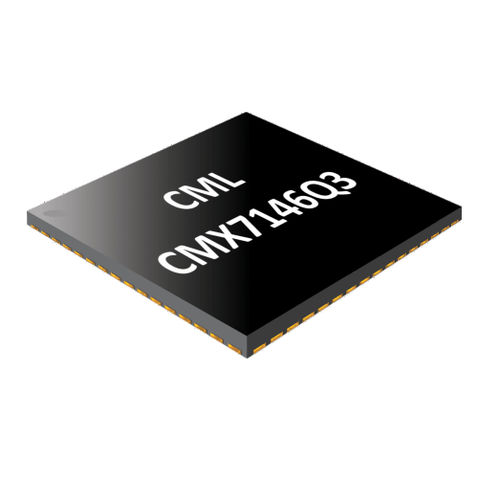

Интегральная схема радиопередатчика РЧ CMX7146

для передачи данныхбольшой дальностипрочная

CMX7146 - это гибкий передатчик данных, поддерживающий модуляцию BPSK (двоичная фазовая манипуляция со сдвигом) и дифференциальную модуляцию BPSK (иногда называемую PRK, фазовая манипуляция с обратным сдвигом или 2PSK). BPSK часто используется, когда требуется надежная передача данных на большие расстояния. Она также проста в демодуляции и энергоэффективна. CMX7146 генерирует точные базовые аналоговые синфазные и квадратурные сигналы, которые позволяют формировать передаваемый сигнал с высокой точностью, что делает его пригодным для преобразования в радиочастотную несущую по выбору пользователя. Устройство поддерживает передачу необработанных (биты на входе, данные модуляции на выходе) и предварительно загруженных (сообщения на входе, данные модуляции на выходе) сигналов, а также имеет вход триггера передачи (Tx), позволяющий передавать данные с точной синхронизацией. Для управления очередями передачи, которые могут быть синхронизированы как часть последовательности передачи, можно также использовать ЦАП с усилителем мощности. Работающий от источника питания 3,3 В, CMX7146 разработан с использованием технологии FirmASIC® компании CML. Файл Function Image™ (FI), определяющий рабочие возможности устройства, доступен на техническом портале CML. Характеристики Поддерживаемые скорости передачи данных 600/1200/2400/3600/4800/9600bps До 13 байт в одной серии ЦАП с темпом PA Базово-полосные IQ-выходы для ВЧ-модуляции Дополнительные преобразователи данных Последовательный интерфейс управления C-BUS (совместимый с SPI) Обычный или дифференциальный BPSK Программируемый фильтр RRC a=0.2/0.3/0.35 Низкое энергопотребление 7 мА TX 1200bps 15 мА 9600bps Гибкие возможности синхронизации Управление сквозным портом для преобразователя IQ up Вспомогательные преобразователи для сопряжения с датчиками 3.питание 3 В Малогабаритный корпус 48QFN (Q3) Приложения Аварийные маяки Передатчики IIoT Кубовые спутники связи
