Связной микроконтроллер DE70322T

10 битовпрограммируемыйARM

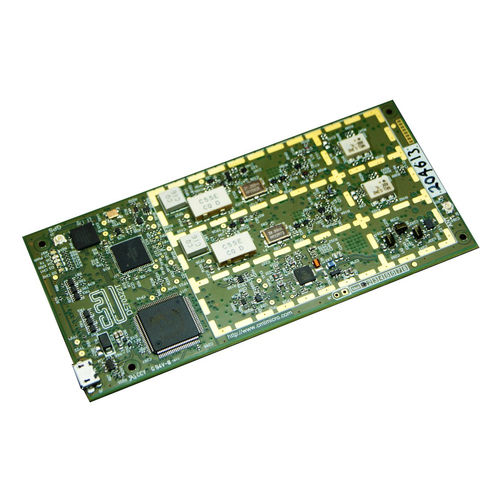

DE70322T - это демонстратор технологии AIS класса B и пакет референсных разработок, который позволит производителям быстро вывести на рынок приемопередатчик AIS класса B. Эта гибкая платформа обеспечивает новый недорогой путь к разработке приемопередатчика AIS класса B, его сертификации и выходу на рынок быстрым и беспроблемным способом. В DE70322T реализован двухканальный приемник / один передатчик на частотах 161,975 МГц (канал AIS 1) и 162,025 МГц (канал AIS 2) с шагом каналов 25 кГц и скоростью передачи данных 9600 бит/с в эфире. Приемники программируются во всем морском диапазоне (156.000 - 162.050 МГц), а передатчик оптимизирован для использования в верхнем морском диапазоне (160.000 - 162.050 МГц). Конструкция представляет собой гибкую платформу, основанную на CMX7032 Marine AIS baseband и процессоре протоколов. Изображения функций Доступны два функциональных образа™: обеспечение полной работы АИС класса B обеспечение полной работы морского АИС класса B с добавлением функций exactTrax™ и exactSeNS Встроенный ARM-микроконтроллер (STM32F411VET6) позволяет подключенному к USB хосту напрямую управлять CMX7032 с помощью языка обработки сценариев CML, а также реализует базовую функцию Rx-only, которая может быть использована непосредственно с подходящим плоттером на базе ПК. JTAG-заголовок позволяет разработчикам внедрить собственный код и/или реализовать полный стек протоколов CSTDMA класса B. Имеется достаточно памяти и вычислительных возможностей для реализации стека протоколов Class-B SOTDMA (IEC 62287-2), однако мощность РЧ-излучения платы ограничена 2 Вт. Характеристики Приемопередатчик AIS класса B Демонстратор технологии Разработан в соответствии с требованиями стандарта IEC62287-1 Бортовой ARM-хост-микроконтроллер
