CMX138A - это полудуплексный аудиоскрэмблер и процессор суб-аудиосигналов для аналоговых приложений двусторонней радиосвязи. Это делает его подходящим устройством для рынков радиостанций для отдыха (FRS, MURS, PMR446 и GMRS).
Это устройство представляет собой программируемый пользователем аудиоскрэмблер с инверсией частоты, компандером и предварительным/де-эмфазисом, выполняющий одновременную обработку суб-аудио и внутриполосной сигнализации.
Другие особенности включают: вспомогательный канал АЦП и вспомогательный интерфейс ЦАП (с дополнительным RAMDAC) для облегчения наращивания мощности передатчика.

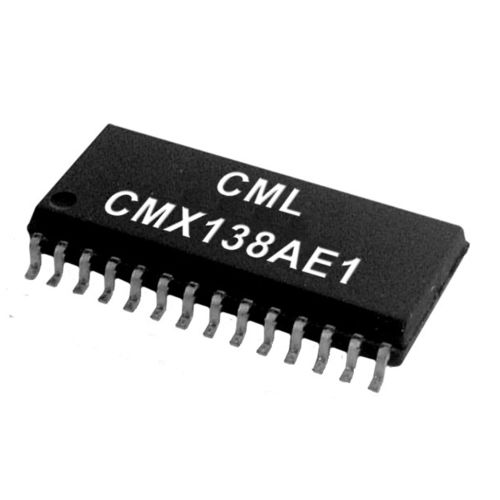

Устройство имеет гибкие режимы энергосбережения и выпускается в 28-контактном корпусе TSSOP (E1).
Эта улучшенная совместимая по выводам ИС заменяет CMX138
Программируемый аудиоскрэмблер
Полная обработка аудиополосы:
- Предварительное и де-выделение
- компандер
- скремблер
- Выбираемые фильтры 2,55 и 3,0 кГц
Вспомогательные АЦП и ЦАП
Последовательный интерфейс управления/данных C-BUS для подключения к главному µконтроллеру
Два аналоговых входа (микрофон и дискриминатор)
Выбираемый порядок обработки звука
CTCSS и DCS суб-аудио сигнализация
Программируемый внутриполосный тональный кодер и декодер
Вспомогательный выход системных часов
Одноточечная модуляция Tx выход
Гибкие режимы энергосбережения
---
