Описание продукта

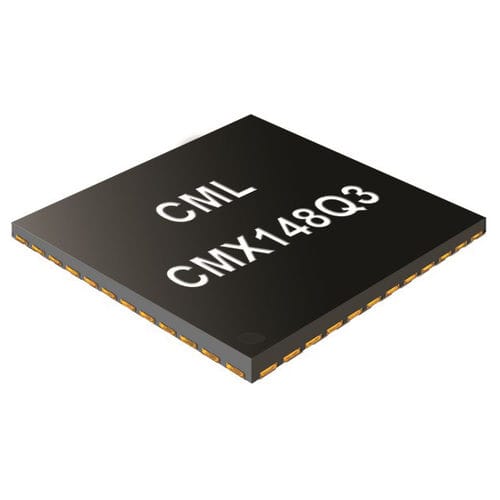

Процессор аудио и данных CMX148 PMR - это полудуплексная ИС обработки сигналов и данных, предназначенная для использования в системах, в которых для выполнения сигнализации, включая кодирование/декодирование CTCSS/DCS, используется главная µC. Комплексные средства обработки звука включают: полную обработку звука, фильтрацию, компандирование, предварительное или де-эмфазис и скремблирование с инверсией частоты.
Маршрутизация и фильтрация сигналов включены для помощи приложениям кодирования/декодирования сигналов на базе хост-МПК.
Кодер/декодер DTMF, полный набор вспомогательных АЦП и ЦАП и два синтезированных тактовых выхода включены в этот процессор PMR с низким энергопотреблением.
Устройство также имеет гибкие режимы энергосбережения и выпускается в 48-контактных корпусах VQFN и LQFP.
Одновременные операции с аудио/сигналами/данными
Полная обработка аудиополосы:
- Выбираемый порядок обработки аудиосигнала
- Предварительное и де-эмфазис
- Выбираемая фильтрация 2,55/3,0 кГц
- Выбираемый срез фильтра высоких частот аудио
- компандер
- Лимитер
Программируемый голосовой скремблер
Модем данных MSK/FFSK с режимами пакетной передачи или свободного формата с FEC, CRC, перемежением и скремблированием
Кодер/декодер DTMF и звуковых тонов
Фильтры субзвуковой сигнализации для CTCSS и DCS
Маршрутизация сигналов для хост-компьютера
Двойной вспомогательный АЦП с четырьмя мультиплексированными входами
Четыре вспомогательных ЦАП
Двойные программируемые выходы системных часов
Выходы Tx для одноточечной, двухточечной или I/Q модуляции
Аналоговые входы микрофона и дискриминатора
Цифровая регулировка усиления/с
Последовательный интерфейс C-BUS для подключения к хост-МПК
Гибкие режимы энергосбережения
---
