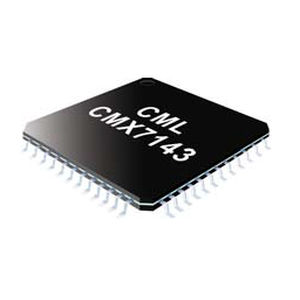

CMX7143 - это уникальный, высокогибкий продукт на базе одной ИС, предлагающий широкий спектр беспроводных операций с данными в одном аппаратном корпусе.
Созданная на основе запатентованной компанией CML технологии FirmASIC, эта ИС может быть настроена с помощью файла образа функции (FI) на одну из трех отдельных функций:
Модем пакетной передачи данных GMSK/GFSK
Модем пакетной передачи данных 4FSK
Модем пакетной передачи данных FFSK/MSK
Работа с альтернативными схемами передачи данных в хост-оборудовании достигается буквально "нажатием одной кнопки".
Функционирование и конфигурация ИС FirmASIC достигается загрузкой компактного файла функционального образа при запуске или при необходимости изменения схемы передачи данных.
Файлы функциональных образов, которые можно загрузить с веб-сайта CML, могут быть легко "заменены" в полевых условиях главным µC, чтобы позволить системе работать по совершенно другой схеме (данных). Функциональный образ может быть загружен автоматически из внешней памяти EEPROM или из главного µконтроллера через встроенный последовательный интерфейс команд/данных C-BUS.
Модем пакетной передачи данных GMSK/GFSK
Скорости передачи данных: 4k - 20k бит/с (2k - 20k сим/с)
Выбираемые BT: 0.5, 0.3, 0.25, 0.27
7143FI-2.x:
Модем пакетной передачи данных 4FSK
Скорости передачи данных: 4k - 20k бит/с (2k - 20k сим/с)
7143FI-3.x:
Модем пакетной передачи данных FFSK/MSK
1200 и 2400 бод Скорость передачи данных
Построен на технологии FirmASIC®Technology
Полудуплексная работа
Автоматическая синхронизация кадров Обнаружение
Автоматическая преамбула и синхронизация кадра. Вставка
Режимы форматированных и необработанных данных
Гибкие скорости передачи данных
Два вспомогательных АЦП
Четыре вспомогательных ЦАП
Три аналоговых входа
Чувство несущей
Автоматическое (RAMDAC) управление аппаратным обеспечением Tx
Гибкие интерфейсы Tx:
I/Q модуляция
Двухточечная модуляция
Последовательный интерфейс команд/данных C-BUS
---
