Интегральная схема модема связи CMX469A

для передачи данныхIPдля промышленности

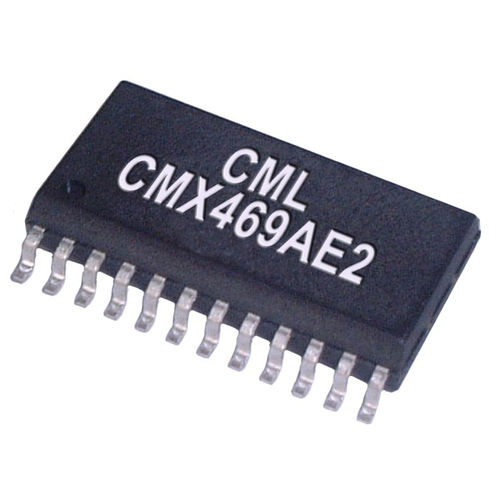

CMX469A представляет собой схему CMOS LSI, которая работает как полнодуплексный модем FFSK со скоростью 1200, 2400 или 4800 бод. Частоты метки и пробела составляют 1200/1800, 1200/2400 и 2400/4800 Гц соответственно. Тональные частоты непрерывны по фазе; переходы происходят в точке пересечения нуля. Используется общий генератор Xtal с возможностью выбора из двух тактовых частот (1,008 МГц или 4,032 МГц) для обеспечения скорости передачи, частоты передачи, а также синхронизации Rx и Tx. Модем включает в себя схемы обнаружения несущей и восстановления Rx Clock, обе из которых доступны в качестве выходных выводов. Трассы Rx, Tx и Carrier Detect содержат полосовой фильтр для обеспечения оптимальных условий передачи сигнала. CMX469A демонстрирует высокую чувствительность и хороший бит-рейт ошибок при неблагоприятных условиях передачи сигнала. Это устройство с низким энергопотреблением требует небольшого количества внешних компонентов и выпускается в пластиковых корпусах SOIC и TSSOP с малыми габаритами. Характеристики Выбираемые скорости передачи данных: 1200/2400/4800 бод Полный дуплекс FFSK Полосовые фильтры Rx и Tx Восстановление тактовой частоты и обнаружение несущей Выбираемые входы Xtal/Clock: - 1,008 МГц или 4,032 МГц Простое управление: Не требуется µP Области применения Передача данных по радиоканалу Сигнализация PMR и сотовой радиосвязи Автоматические линии связи для определения местоположения транспортных средств (дифференциальная GPS) Портативные терминалы передачи данных Персональные/беспроводные телефоны Промышленная управляющая сигнализация Требования к источникам питания 2.7 - 5,5 В
