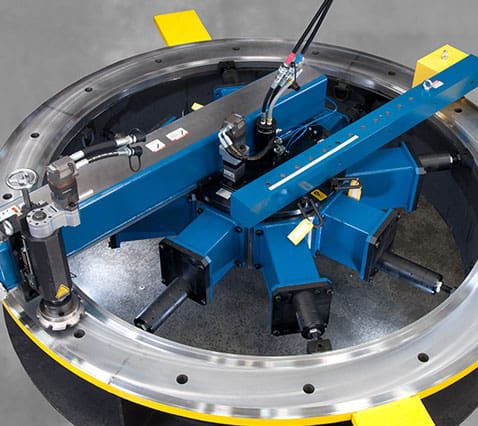

Машина для подрезки торца с внутренним соединением FF8200

гидравлическаяпневматическая

Обзор CLIMAX FF8200 — фрезер для торцов фланцев, разработанный для обработки фланцев больших диаметров в тяжёлых промышленных и полевых условиях. Жёсткая конструкция, простота позиционирования и стабильные обороты обеспечивают точную, плоскую поверхность на надразмерных фланцах. Машина допускает монтаж ID, OD и лицевой монтаж; типичные области применения — энергетика, нефтегаз, ветряные башни и тяжёлое производство.

Преимущества продукта

• Прочная конструкция: крупные, тяжёлонагруженные подшипники и увеличенное зубчатое венцовое колесо обеспечивают высокую способность к восприятию крутящего момента и жёсткость по всему диапазону обработки; возможна обработка поверх болтовых отверстий и получение мелкозернистой поверхности.
• Гибкость и универсальность: головка инструмента поворачивается на 360° для фасок, пазов под уплотнения и других угловых поверхностей; пневматическая подача обеспечивает радиальную и осевую подачу с дистанционной регулировкой и бесступенчатыми скоростями подачи (0.002–0.035 in/rev = 0,0508–0,889 mm/rev); обратимый короб подачи и ручная подача для быстрой установки; опция фрезерования с точным шарико-винтовым суппортом.
• Быстрая установка и обслуживание на месте: модульная конструкция, съёмная система зажима для лицевого монтажа и быстронастраиваемые нивелирные опоры упрощают транспортировку, монтаж и демонтаж.

Технические характеристики SPECIFICATIONS | INCH | METRIC
Диаметр обработки | 45 – 120 in | 1143 – 3048 mm
Диаметр фрезерования | 45 – 120 in | 1143 – 3048 mm
Диаметр монтажа ID | 45 – 120 in | 1143 – 3048 mm
Диаметр монтажа OD | 89.8 – 136.4 in | 2280.9 – 3464.6 mm
Варианты питания | Пневматический или гидравлический | Пневматический или гидравлический

Особенности / технические данные

• Модель: FF8200
• Диапазон обработки и фрезерования: 45–120 in (1143–3048 mm)
• Диапазон монтажа ID: 45–120 in (1143–3048 mm)
• Диапазон монтажа OD: 89.8–136.4 in (2280.9–3464.6 mm)
• Поворот головки инструмента: 360°
• Система подачи: дистанционно регулируемый пневматический короб подачи; бесступенчатые скорости подачи 0.002–0.035 in/rev (0,0508–0,889 mm/rev)
• Режимы подачи: радиальная и осевая; обратимый короб подачи; доступна ручная подача
• Варианты привода: пневматический или гидравлический
• Опции: съёмная система зажима для лицевого монтажа, фрезерная опция с шарико-винтовой подачей, задняя присадка для ремонта теплообменников
• Ключевые элементы конструкции: heavy-duty подшипники, увеличенное венцовое колесо, модульная конструкция, быстронастраиваемые нивелирные опоры
