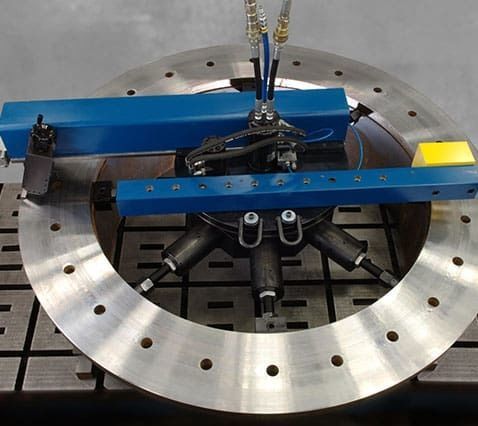

Машина для подрезки торца с внутренним соединением FF7200

гидравлическаяпневматическая

Обзор продукта
CLIMAX FF7200 — тяжёлая установка для проточки и фрезерования фланцев, спроектированная для точной обработки крупных диаметров при ремонте на объекте и тяжёлом изготовлении. Диапазон проточки: 30–72 in (762–1828.8 mm); диапазон фрезерования: 35–72 in (889–1828.8 mm). Применяется на НПЗ, электростанциях, верфях и в тяжёлом машиностроении.

Управление оператором и универсальность
FF7200 оснащена поворотной на 360° головкой инструмента, бесступенчатыми скоростями подачи и дистанционно регулируемым управлением подачи для безопасной смены радиальных и осевых подач во время работы. Зажимная система съёмная для торцевого монтажа. Доступны пневматический и гидравлический приводы, а также опции шлифования и задней обработки.

Ключевые характеристики

• Возможности проточки и фрезерования для больших диаметров
• Диапазон проточки: 30–72 in (762–1828.8 mm)
• Диапазон фрезерования: 35–72 in (889–1828.8 mm)
• Поворотная на 360° головка для фасок, канавок под O‑ring, линзовых колец и наклонных поверхностей
• Бесступенчатая регулировка подачи и дистанционное управление
• Пневматический или гидравлический привод
• Съёмная зажимная система для торцевого монтажа
• Опции шлифования и задней обработки
• Возможна аренда

Преимущества продукта

• Прочная конструкция: крупные подшипники промышленного класса и увеличенное зубчатое кольцо обеспечивают высокую крутящую способность и жёсткость на всём диапазоне обработки, включая работу поверх узоров болтовых отверстий.
• Гибкие подачи: радиальная и осевая подача через пневматическую подачную коробку; коробка подачи обратимой установки для радиальной или осевой подачи; ручная подача для быстрой позиционировки; диапазон подач 0,002–0,035 in/rev (0,05–0,89 mm/rev).
• Быстрая установка: модульная конструкция с съёмными компонентами, упрощённая система зажима и быстрорегулируемые выравнивающие опоры для оперативного ввода в эксплуатацию и хранения.

Технические характеристики
Проточн. диам. | 30–72 in | 762–1828.8 mm
Фрезерн. диам. | 35–72 in | 889–1828.8 mm
Диам. установки ID | 30–72 in | 762–1828.8 mm
Диам. установки OD | Н/Д | Н/Д
Опции питания | Пневматический или гидравлический | Пневматический или гидравлический

Свойства / технические данные

• Модель: FF7200
• Диапазон проточки: 30–72 in (762–1828.8 mm)
• Диапазон фрезерования: 35–72 in (889–1828.8 mm)
• Диапазон установки ID: 30–72 in (762–1828.8 mm)
• Установка OD: не применимо
• Скорость подачи: 0,002–0,035 in/rev (0,05–0,89 mm/rev)
• Поворотная головка инструмента 360°
• Опции: шлифование и задние насадки для ремонта теплообменников
• Приводы: пневматический или гидравлический
