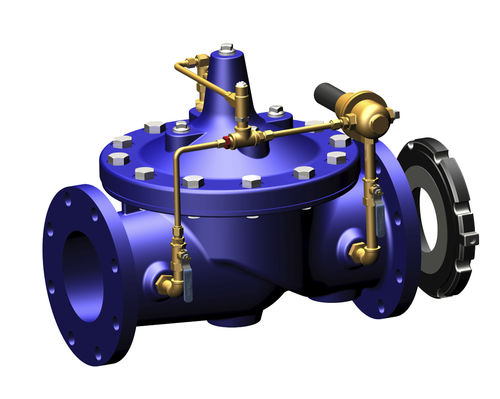

Мембранный клапан 40-01/640-01 series

для контроля расхода

Клапан регулирования расхода Cla-Val Mode 40-01/640-01 состоит из трех основных компонентов: корпуса с установленным седлом, крышки с установленным подшипником и мембранного узла, который должен быть единственным подвижным элементом и образовывать герметичную камеру в верхней части клапана, отделяя рабочее давление от давления в линии. Далее, сальники и/или набивки не допускаются, и не должно быть поршней, управляющих главным клапаном или пилотными регуляторами. Клапан управления расходом Cla-Val модели 40-01 предотвращает чрезмерный расход, ограничивая расход до предварительно выбранного максимального значения, независимо от изменения давления в линии. Это мембранный клапан с гидравлическим приводом и пилотным управлением. Пилотный регулятор реагирует на перепад давления, возникающий в диафрагме, установленной ниже по потоку от клапана. Точное управление гарантировано, так как очень малые изменения управляющего перепада давления вызывают немедленное корректирующее действие основного клапана. Регулировка расхода осуществляется поворотом регулировочного винта на управляющем клапане.
